LCM Backlight: Критичните роли на пластмасовата рамка и двустранната лента

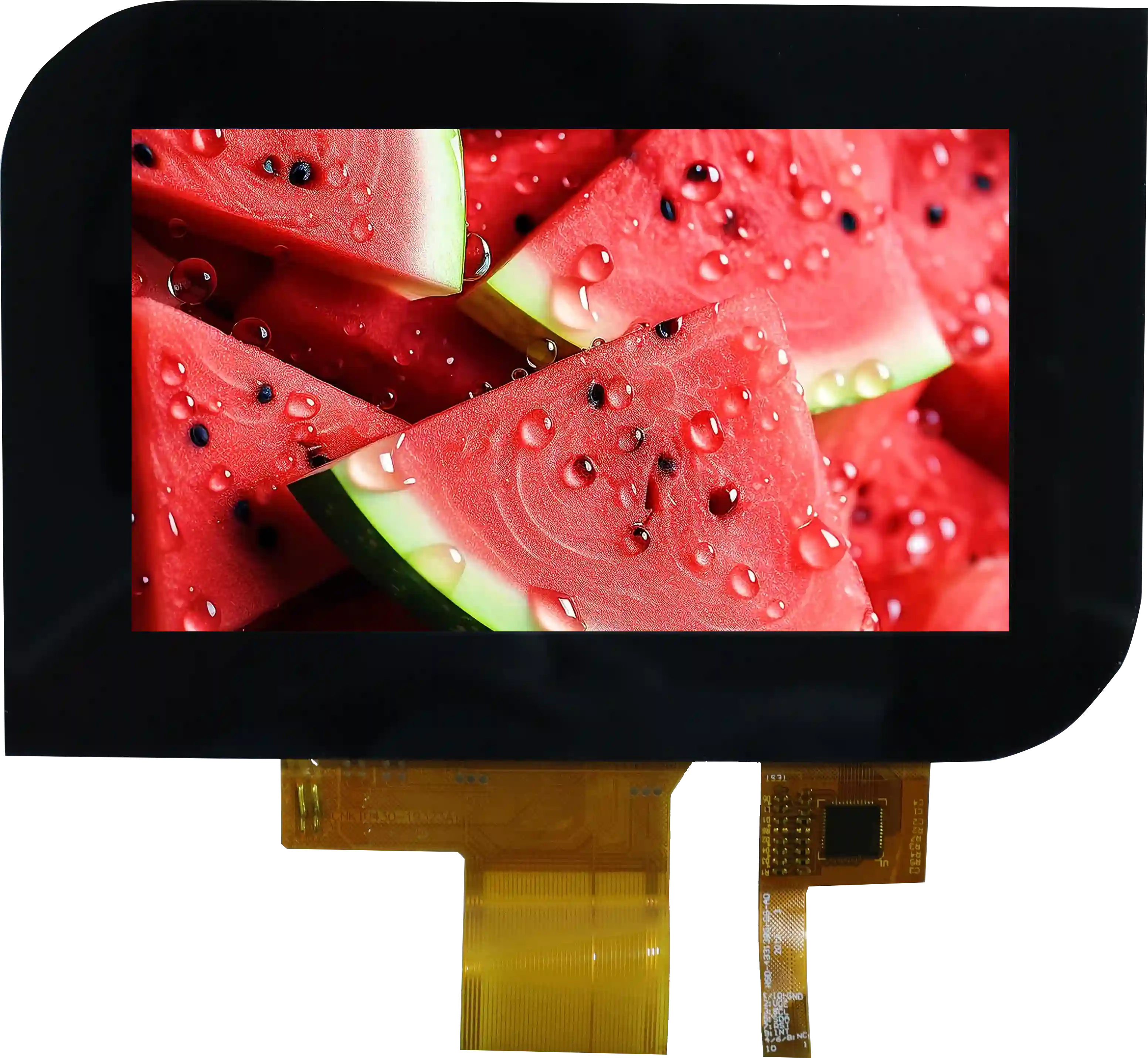

В съвременната дисплейна технология екранът с течни кристали (LCD екран) служи като основен компонент и цялостната му производителност до голяма степен зависи от интегрирания модул зад него - LCM (LCD модул). LCM интегрира течнокристалното дисплейно устройство, управляващите вериги, структурните компоненти и подсветката в цялостен модул, като светлинният ефект на подсветката директно определя окончателното визуално качество на дисплея. В рамките на сложната структура на подсветката, компоненти като пластмасова рамка и двустранна лента работят в синергия с основни части като оптични филми и източници на светлина, за да осигурят колективно стабилността и оптичната производителност на модула.

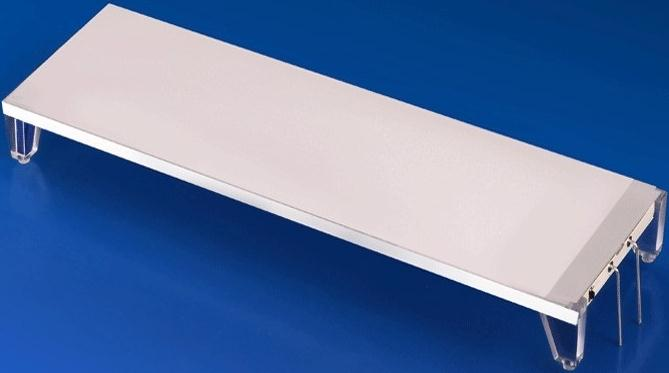

Подсветка: основата на визуалните ефекти на дисплея

Подсветката (BackLight) се намира зад течнокристалния екран и нейната основна функция е да преобразува точкови източници на светлина в еднородни и ярки повърхностни източници на светлина. Неговият оптичен дизайн влияе пряко върху равномерността на яркостта, контраста и цветното представяне на целия модул, което е особено критично за модулите с цветни дисплеи (TFT дисплей модул). Типичното задно осветяване се състои от източник на светлина, светловодна плоча, множество слоеве от оптични филми, структурна пластмасова рамка и светлинно табло, всички щателно комбинирани. Непрекъснатите иновации в тази област от много водещи производители на LCD дисплеи в Китай се основават на дълбоко разбиране на ролята на всеки компонент.

Пластмасова рамка: Двойният пазител на оптиката и структурата

Пластмасовата рамка служи като скелет на подсветката, осигурявайки не само съществена механична опора и защита, но също така изпълнява важни функции за оптично управление. Изборът на материал е пряко съобразен с различни дизайни на продукта:

URZ2501 Материал:Предлага отлични отразяващи и блокиращи светлината свойства, често използвани в модули за цветен дисплей от среден до висок клас (модул за TFT дисплей) за подобряване на контраста и чистотата на цветовете.

PC бял материал:Често се използва в дизайни със странично осветяване, което улеснява тънкия профил на LCD екраните.

PC бяло + фибростъкло Материал:Подобрява структурната здравина на продуктите с подсветка отдолу, подходящи за промишлени среди със строги изисквания за надеждност.

При проекти, включващи персонализирани LCD екрани, дизайнът и изборът на материал на пластмасовата рамка са ключови за постигане на специфични оптични ефекти и механични спецификации.

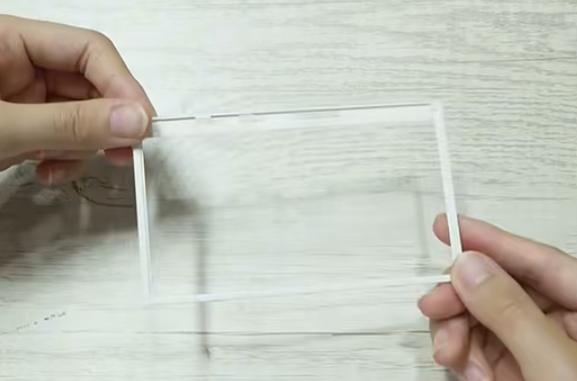

Двустранна лента: Специалистът по скрито залепване и блокиране на светлината

Двустранната лента играе незаменима роля като "лепило" при монтажа на LCM. Той е отговорен за осигуряването на вътрешни оптични филми, като светловодещата плоча, дифузионния филм и филма за подобряване на яркостта, и в крайна сметка здраво свързва фоновото осветление с LCD екрана.

Конвенционална двустранна лента:Предлага се в различни субстрати (напр. без субстрат, PET) и опции за дебелина (0,03–0,30 mm). Когато свързвате LCD екрани със структура COG, изборът на двустранна лента с подходяща дебелина може ефективно да смекчи натиска и да предотврати появата на бели петна на дисплея.

Черно-бяла двустранна лента:Това е функционален материал с черна страна за блокиране на светлината и бяла страна за отразяване, изпълнявайки едновременно трите задачи на адхезия, блокиране на светлината и отражение. Често се използва за определяне на ефективната област на дисплея на модулите за цветен дисплей (модул за TFT дисплей) и за осигуряване на гъвкави вериги (FPC), което го прави важен компонент за подобряване на яснотата на границите на дисплея и цялостната надеждност.

Заключение

В рамките на прецизната система на LCM, от излъчващите светлина светодиоди и светловодещите пластини до фиксиращите пластмасови рамки и двустранната лента, всеки компонент носи уникална и незаменима функция. Те работят заедно в прецизна координация и липсата или дефектът на която и да е отделна връзка би повлияло на цялостната производителност и надеждност. Стойността на пластмасовата рамка и двустранната лента се крие точно в тяхната незаменима синергия с други основни компоненти като подсветката и LCD екрана, като заедно формират основата на стабилен, ефективен и висококачествен модул за показване.
