Изчерпателен анализ на технологията LCD Black (Част 1): Структура и връзка, отключване на основния код на дисплея

В днешния свят, където електронните устройства са повсеместни, дисплеите с течни кристали (LCD) служат като основен интерфейс за взаимодействие човек-машина и техните технически възможности директно определят потребителското изживяване на устройствата. От интелигентни носими устройства до индустриални системи за управление, от автомобилни дисплеи до потребителска електроника, зад LCD продуктите в различни сценарии се крият прецизно проектирани структурни схеми и технологии за свързване. Като професионален персонализиран производител на LCD дисплеи и мощна фабрика за LCD дисплеи, CNK е специализирано и усъвършенствано високотехнологично предприятие, посветено на научноизследователската и развойна дейност, производството и продажбите на дисплеи и HMI (интерфейс човек-машина) продукти.

Днес ще проведем задълбочен анализ на основните принципи на LCD дисплеите, за да ви помогнем да разберете основната логика на технологията на дисплея.

I. Структура на продукта: Специализирани решения за показване

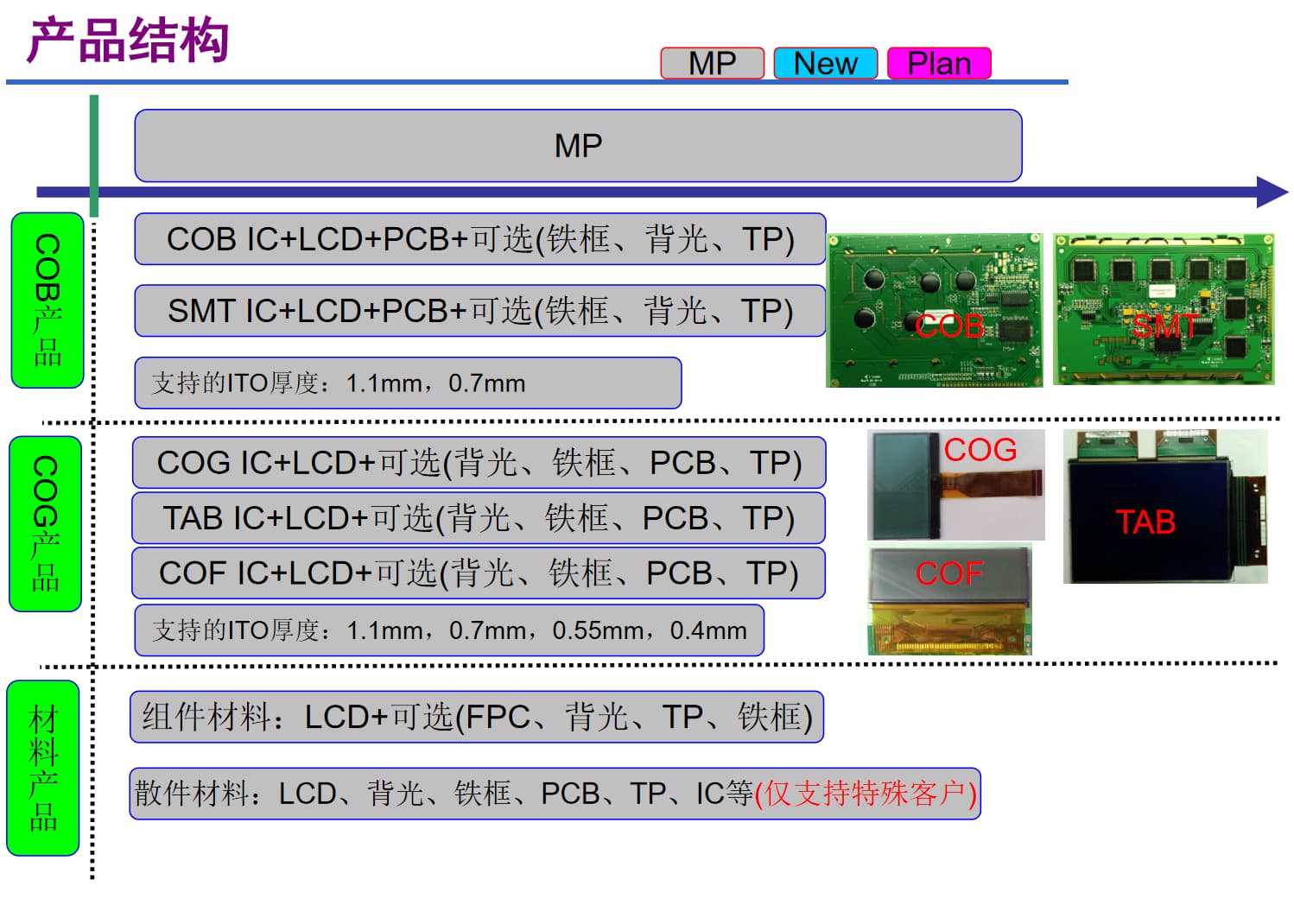

Продуктовата структура на LCD дисплеите не е универсална, а е персонализирана според сценариите на приложение и изискванията за производителност. Като опитна компания за производство на дисплеи, основните продукти на CNK включват монохромни LCD дисплеи и монохромни модули, 0,96-15,6 инчови TFT дисплей модули, OLED модули и HMI модули за взаимодействие човек-машина. Неговата продуктова структура се състои главно от три категории основни продукти и различни производни схеми:

1. Интегрирани продукти: Ефикасен и стабилен масов избор

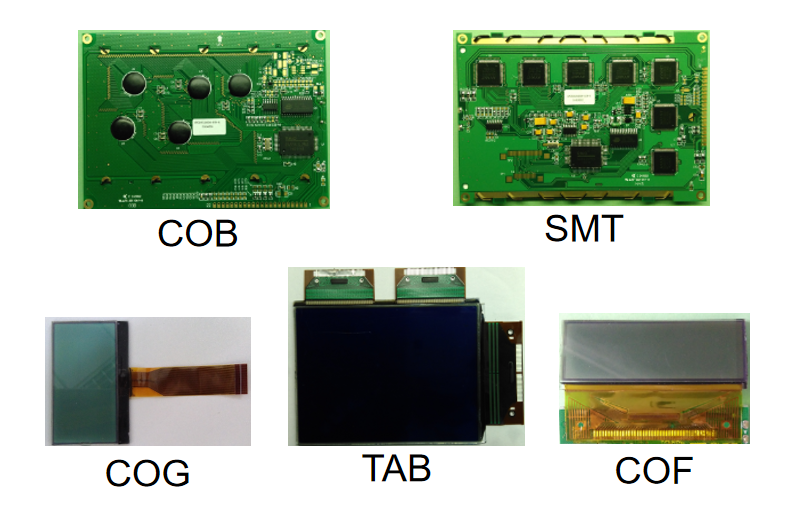

•  COB продукти: Приема основна архитектура на "IC + LCD + PCB" и може да бъде оборудван с допълнителни компоненти като железни рамки, подсветка и TP (сензорни панели). С висока степен на интеграция и силна стабилност, те се използват широко в сценарии със строги изисквания за надеждност, като индустриален контрол и автомобилно оборудване.
•  COG продукти:Базирани на "IC + LCD", те поддържат гъвкав избор на аксесоари като подсветки, железни рамки, печатни платки и TP. Докато осигуряват производителност, те опростяват структурния дизайн, което ги прави подходящи за интелигентни носими устройства, малки преносими устройства и други продукти със строги ограничения на размера.
•  SMT/COF/TAB продукти:Комбинирайте SMT IC, COF IC и TAB IC съответно с LCD, заедно с допълнителни аксесоари, покривайки нуждите от дисплеи от среден до висок клас. Сред тях схемите COF и TAB се отличават с продукти с тясна рамка и висока разделителна способност

•  Компонентни материали:Центрирани върху LCD, те могат да бъдат сдвоени с компоненти като FPC (гъвкави печатни платки), подсветки, TP и железни рамки, предоставяйки на клиентите полу-интегрирани решения, които балансират гъвкавостта на персонализиране и ефективността на сглобяване.
• Материали за резервни части:Предлагайте пълен набор от резервни части, включително LCD, подсветки, железни рамки, печатни платки, TP и IC, като поддържате само задълбочените нужди за персонализиране на специални клиенти. Това напълно демонстрира способността за гъвкава адаптация на производителя на персонализирани LCD дисплеи и е подходящо за нишови и персонализирани сценарии за показване.

Струва си да се отбележи, че различните структурни схеми на CNK поддържат различни ITO дебелини: схемите COB и SMT поддържат 1,1 mm и 0,7 mm дебелини; Схемите COG, COF и TAB допълнително се разширяват до 0,55 mm и 0,4 mm. По-тънката ITO дебелина позволява миниатюризацията и лекото тегло на устройствата, отразявайки също изключителната техническа здравина на фабриката за LCD дисплеи.

II. Методи на свързване: Ефективно предаване "Мост" Дизайн

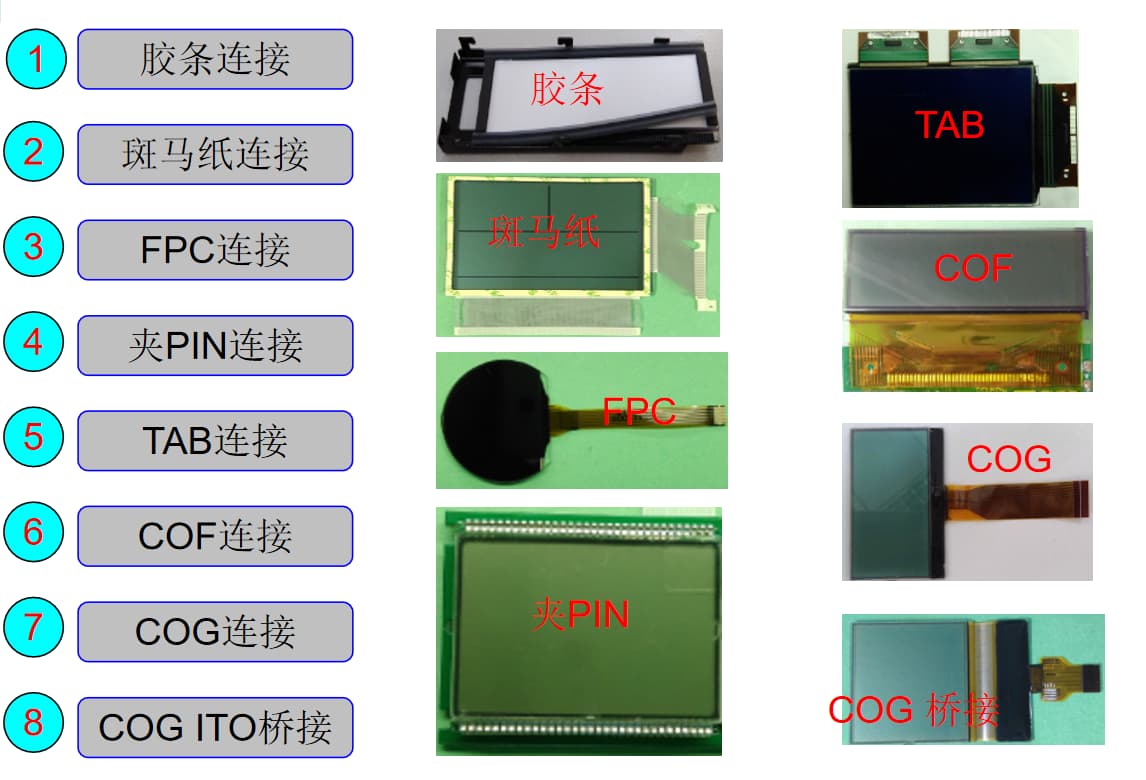

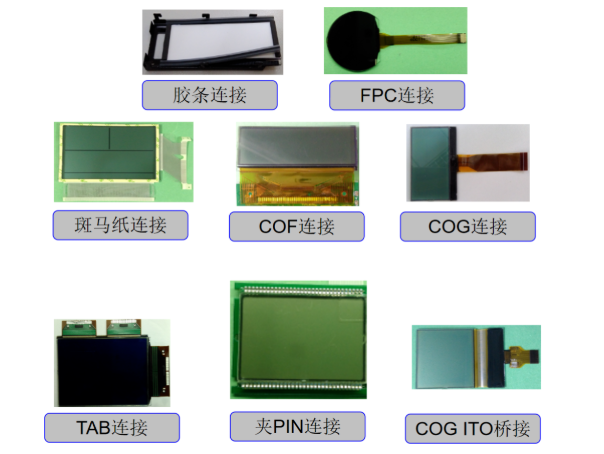

Ако структурата на продукта е „скелетът“ на LCD, тогава методът на свързване е „кръвоносният съд“, преминаващ през него, което пряко влияе върху стабилността на предаването на сигнала и удобството на сглобяване на продукта. Като професионална компания за производство на дисплеи, CNK владее 8 основни метода за свързване, покриващи напълно различни сценарии на приложение:

1. Основни схеми на свързване: опростени, надеждни и с възможност за контрол на разходите·

• Връзка с гумена лента:Лесен за работа и ниска цена, подходящ за обикновени електронни устройства с ниски изисквания за стабилност на връзката.
• Връзка за хартия Zebra:С добра проводимост и гъвкавост, той се адаптира към леки структурни деформации и често се използва за свързване на малки LCD и печатни платки.
•  Връзка с пин-щипка:Лесен за разглобяване и удобен за по-късна поддръжка, той се използва широко в оборудване, което изисква често отстраняване на грешки или подмяна на компоненти.

• FPC връзка:В комбинация с гъвкави печатни платки, той може да постигне връзки в многоъгълни и тесни пространства, което го прави предпочитаната схема за интелигентни носими устройства, сгъваеми устройства и други продукти.
• TAB връзка:Директно свързва IC драйвера към LCD чрез TAB (анизотропен проводящ филм), намалявайки възлите на връзката и подобрявайки ефективността и стабилността на предаване.
• COG връзка:Директно свързва IC към стъкления субстрат на LCD, като значително намалява размера на продукта и подобрява интеграцията, което е основният метод на свързване за преносими устройства от висок клас.
• COF връзка:IC е опакован върху гъвкаво фолио и след това е свързан към LCD, като се характеризира както с гъвкавост, така и с висока степен на интеграция, като се адаптира към нуждите на дисплея от тесни рамки и високи разделителни способности.
• COG ITO мост:Специален мостов дизайн допълнително оптимизира пътя на предаване на сигнала, като се представя отлично в LCD дисплеи с голям размер и високо качество на изображението.

Разчитайки на богати структурни схеми и надеждни технологии за свързване, CNK, като висококачествено предприятие в областта на китайските TFT дисплеи, непрекъснато предоставя висококачествени решения за дисплеи за различни индустрии. В следващата статия ще продължим да изследваме класификацията на типа и режимите на показване на LCD, така че следете!
