Технология за подсветка: Основният компонент, определящ производителността на LCM дисплея

  В областта на дисплеите с течни кристали, модулът с течни кристали (LCM) е силно интегриран продукт на системно ниво. Това не е просто самият LCD екран, а цялостно решение, което прецизно интегрира компоненти като устройството за течнокристален дисплей, драйверни интегрални схеми, печатна платка и решаващата подсветка. Като професионален производител на LCD дисплеи, ние разбираме, че качеството на подсветката като основен аксесоар директно определя крайното визуално представяне и надеждността на LCM.

Подсветка: „Светлинният двигател“ и оптичната основа на LCM

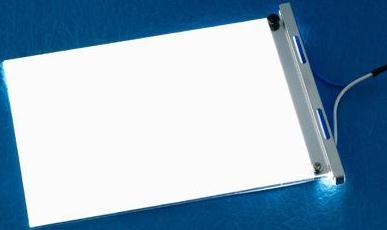

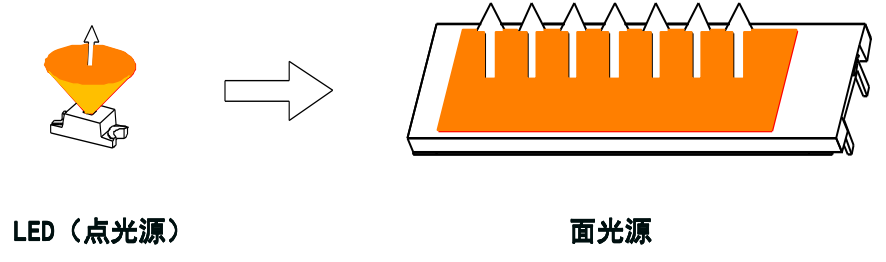

Подсветката е система за осветление, разположена зад LCD екрана. Неговата основна функция е да трансформира точков или линеен светлинен източник в силно равномерен повърхностен светлинен източник. Тъй като течнокристалният материал сам по себе си не излъчва светлина, неговият дисплей разчита изцяло на осветлението, осигурено от подсветката за модулация. Следователно, оптичните характеристики на подсветката - включително яркост, равномерност, цветна температура и консумация на енергия - формират основата за оценка на цялостната производителност на LCD модула.

Техническа деконструкция: материалната система и основните принципи на фоновото осветление

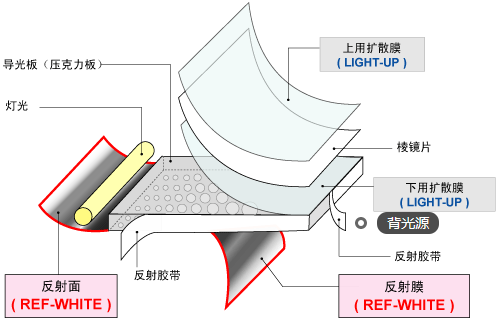

Високоефективната подсветка е кристализацията на съвременната наука за материалите и прецизната оптика. Основно се състои от основни материали като източник на светлина (LED/EL/CCFL), светловодна плоча, оптичен комплект филми, структурна рамка и светлинна лента/лампова дъска.

Източникът на светлина е източникът на светлина, определящ основната цветова температура, яркостта и продължителността на живота на подсветката.

Светловодната пластина е основният елемент за постигане на равномерност на светлината. Микроструктурираните точки на долната му повърхност, образувани чрез прецизен печат или формоване, са отговорни за разпръскването на точка или линия光源 в равномерна равнина на светлината. Сред тях прецизно формованите точки обикновено предлагат превъзходна оптична производителност в сравнение с традиционните отпечатани.

Оптичният комплект филми (включително дифузьорни филми, филми за подобряване на яркостта, отразяващи листове и т.н.) действа като "мениджър" на светлинния път, работейки в синергия за елиминиране на ярки петна, подобряване на ефективността на изхода на предна светлина и осигуряване на еднаквост в ъглите на гледане.

Структурната рамка и светлинното табло осигуряват стабилна механична опора и надеждни електрически връзки.

Комбинацията и дизайнът на тези материали директно обслужват два основни принципа на работа: задно осветяване с директно осветяване и задно осветяване с ръбове. Директно осветеното задно осветяване поставя LED матрица директно под светловодната плоча за директно осветяване, предлагайки висока яркост и отличен потенциал за локално управление на затъмняването. Подсветката с осветени ръбове позиционира LED светлинни ленти отстрани на светловодната пластина; светлината навлиза от ръба и се отразява напред от точките във водещата плоча, което го прави ключов за постигане на ултратънък дизайн.

Избор на технологичен маршрут: Диференцирани приложения на LED, EL и CCFL

Различните технологии за източници на светлина придават различни характеристики на фоновото осветление, отговаряйки на различни изисквания на пазара:

LED подсветкасе превърна в абсолютен мейнстрийм в приложения, вариращи от потребителска електроника до промишлени дисплеи, благодарение на своята висока яркост, дълъг живот (над 30 000 часа за edge-lit), ниска консумация на енергия и предимства на тънък форм фактор.

EL (електролуминесцентно) фоново осветление, със своя ултратънък профил, абсолютна еднородност на повърхността и гъвкав, огъващ се характер, остава незаменим за специфични персонализирани LCD екрани и приложения за гъвкави дисплеи.

CCFL (флуоресцентна лампа със студен катод) задно осветяване, въпреки че до голяма степен е заменен от светодиоди в потребителските полета, все още има стойност за приложение в определени области на професионални дисплеи поради отличната си наситеност на цветовете и еднаквост.

Заключение: Технологията за подсветка е ключова за повишаване на стойността на LCM

  В обобщение, подсветката далеч не е просто осветителен компонент. От сложния състав на материалите и прецизните принципи на работа до технологичния маршрут на светлинния източник, който влияе върху цвета, консумацията на енергия и форм-фактора, всеки аспект от дизайна и избора му дълбоко участва в определянето на крайната производителност на LCD модула. За производителите на LCD дисплеи, които се стремят към превъзходна производителност на дисплея, дълбокият опит в технологията за подсветка е основата за постигане на продуктова диференциация, отговаряйки на изискванията за персонализирани LCD екрани от висок клас и гарантирайки, че всеки LCD екран осигурява оптимални визуални резултати. Следователно разбирането на технологията за подсветка е разбиране на същността на качеството на дисплея на LCM.
