Прецизната връзка: Дешифриране на технологията на проводимите гумени конектори в LCM дисплейни модули

В днешния интелигентен и взаимосвързан свят ясните и надеждни интерфейси на дисплея са крайъгълният камък на взаимодействието човек-машина. Основният носител на това изживяване е модулът за течнокристален дисплей (LCM). Като ключов продукт, доставян от производителите на LCD дисплеи, LCM интегрира течнокристалния дисплей, драйвера IC, PCB, подсветката и структурните компоненти в една сплотена единица, постигайки пълната функция за преобразуване на сигнали на веригата във визуални изображения. Независимо дали става въпрос за стандартни продукти или дълбоко персонализирани LCD екрани, тяхната стабилност започва с надеждността на всяка точка на свързване в LCM. Сред тях един на пръв поглед прост, но изключително важен компонент – проводящият гумен конектор (често наричан зебра) – служи като „невидим мост“, осигуряващ безпрепятствено предаване на сигнала между LCD екрана и печатната платка.

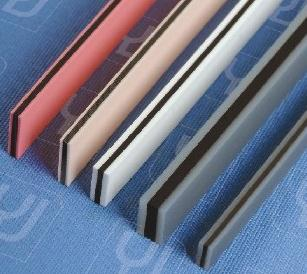

Проводими гумени съединители: „Сигналният мост“ в LCM

Проводимите гумени конектори, образувани от редуващо се ламиниране на проводими и изолиращи слоеве, осигуряват стабилна електрическа връзка между LCD екрана и печатната платка чрез еластична компресия. Тяхната производителност директно определя целостта и яснотата на сигнала на дисплея.

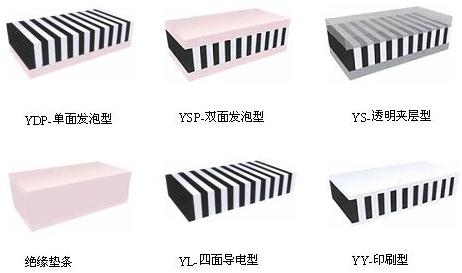

Избор на материал: Изкуството да се балансира плътен силикон и силикон от пяна

Плътен силиконов материал:Предлага умерена твърдост (35°~45°) и по-ниска цена. Въпреки това, той е предразположен към статично електричество, което може да привлече прах, което изисква допълнително внимание към чистотата на средата за сглобяване.

Пяна силиконов материал:Изработен от разпенен силикон, той има по-мека текстура (твърдост 20°~30°), по-добра устойчивост на деформация и е по-малко податлив на замърсяване. Той е по-подходящ за приложения с прецизни LCD модули с високи изисквания за чистота.

Прецизни параметри на дизайна: Осигуряване на надеждни връзки

1. Стъпка на проводимия слой:Обичайните стъпки са 0,05 mm, 0,1 mm и 0,18 mm. Дизайнът трябва да гарантира, че всяка подложка на PCB контактува с най-малко 3 проводими въглеродни слоя (4-5 слоя се препоръчват за стъпка от 0,05 mm). Това е детайл, строго контролиран от CNK при проектирането на персонализирани LCD екрани.

2. Ширина на проводимия слой:В диапазона от 0,4 mm до 1,0 mm, ширината е свързана с твърдостта на конектора и влияе върху цялостния дизайн на степента на компресия. Инженерите на CNK правят целенасочени селекции въз основа на структурата на модула (0,6 мм ширина е обичайна за конектори ≤2,0 мм, 0,8 мм за тези ≥2,0 мм).

3. Контрол на степента на компресия:Идеалното съотношение на компресия се контролира между 10% и 15%. Съотношение под 10% може да доведе до нестабилен контактен импеданс, докато над 15% може да причини деформация на конектора или печатната платка. CNK осигурява правилната степен на компресия чрез прецизно изчисляване на височината на сглобяване (h), гарантирайки дългосрочна надеждност.

От основни монохромни дисплеи до сложни HMI интерфейси, надеждността на всеки LCD модул разчита на дълбоко разбиране и прецизен контрол на ключови компоненти като проводими гумени конектори. Като опитен производител на LCD дисплеи, CNK Electronics не само се задълбочава в свойствата на материалите и дизайна на параметрите, за да осигури нисък импеданс и висока стабилност при предаване на сигнала, но също така разширява това майсторство на детайлите до всеобхватни персонализирани LCD решения. Ние вярваме, че тези невидими „прецизни връзки“ свързват технологичните иновации с надеждността на качеството, подкрепяйки CNK и нашите клиенти, докато заедно напредваме към едно по-изключително бъдеще на дисплея.
