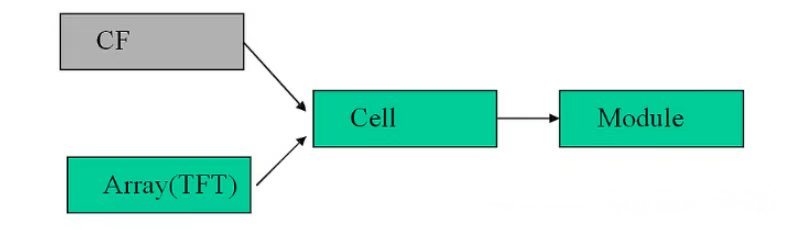

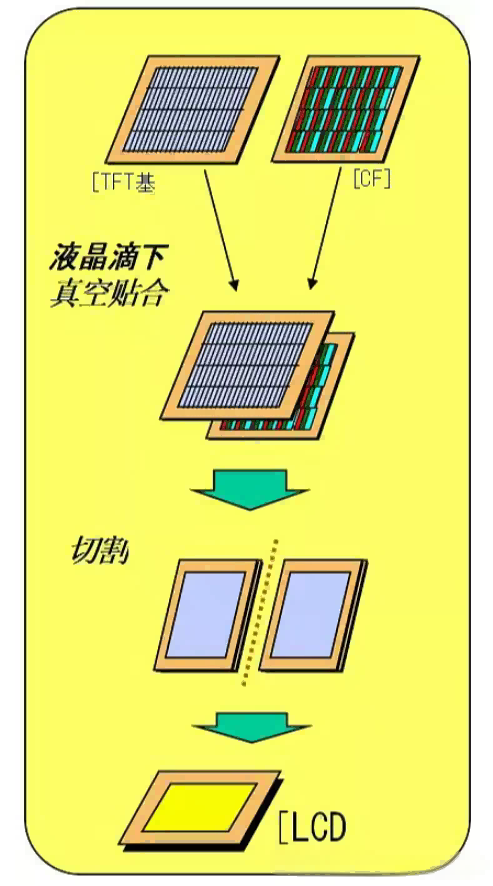

В силно конкурентния глобален пазар на дисплеи китайските производители продължават да стимулират технологичните иновации и оптимизирането на разходите. За да отговорят на персонализираните изисквания на клиентите, производителите на LCD модули често приемат две ключови стратегии за опростяване на процеса: намаляване на броя на фотомаските за TFT стъкло от 5 на 4 и елиминиране на OC (Over Coat) запълващ слой върху CF (Color Filter) стъкло. Тези мерки значително намаляват разходите за маски и подобряват ефективността на производството, но също така налагат строги изисквания към възможностите на процесите на производствената линия – особено за стареещи линии, където незначителни пропуски могат да предизвикат проблеми с качеството на партидата.

Ножът с две остриета на опростяването на процесите: Технически анализ и управление на риска

I. Рискове и контрамерки за елиминиране на OC слоя върху CF стъкло

Прецизната структура на CF стъклото (субстрат → BM слой → RGB слой → OC слой → ITO слой) разчита на OC слоя за критични функции:

· Планаризация: Запълва разликите във височината между RGB цветните пиксели

· Защита: Предотвратява повреда на RGB слоя и поддържа гладкостта на повърхността

Елиминирането на OC слоя директно причинява:

· Неравна повърхност на ITO електрод → Неподредени посоки на закотвяне на течнокристалните молекули

· Чести дефекти на дисплея: ярки петна "звездно небе", призрачни изображения, залепване на изображението (локално забавяне на отговора на течните кристали)

Контрастратегии на китайските производители на дисплеи:

· Разширете зоната за екраниране на светлина на BM, за да компенсирате изтичането на светлина, причинено от разликите във височината

· Контролирайте стриктно процесите на височина на RGB стъпка, намалявайки колебанията във височината на пикселите до нанометрово ниво

· Оптимизирайте схемите за задвижване, като използвате инверсия на точки, за да намалите кръстосаните смущения (изисква балансиране на по-висока консумация на енергия)

II. Предизвикателства и пробиви на 4-маската TFT стъклена обработка

Традиционният TFT процес с 5 маски включва: гейт слой → гейт изолационен слой → S/D канален слой → via слой → ITO слой. Ядрото на намаляването до 4 маски се крие в сливането на изолационния слой на вратата и фотолитографията на S/D слоя, контролирайки многозоновата експозиция с една маска.

Каскадни ефекти от намаляването на процеса (въз основа на изследване на Ye Ning на CECEP Panda):

· Увеличена височина на стъпалото: Нови слоеве филм a-Si/n+a-Si под слоя S/D създават стъпало от 0,26 μm → Свива пространството на течнокристалната клетка

· 0,03 μm увеличение на празнината между клетките: Ъгълът на конус на S/D филма се увеличава с 8,99° → Относителната височина на течния кристал се повишава

· Риск от гравитационен Mura: LC маржът на високотемпературната граница се свива с 1%, склонен към показване на нееднородност

Ключови точки за контрол на процеса за китайски производители:

· Прецизно управление на ецването: Елиминирайте остатъците, за да предотвратите къси съединения на веригата GOA (необратими рискове)

· Динамична корекция на празнината в клетката: Регулирайте височината на CF PS (фото дистанционер) въз основа на вариациите в дебелината на филма Array

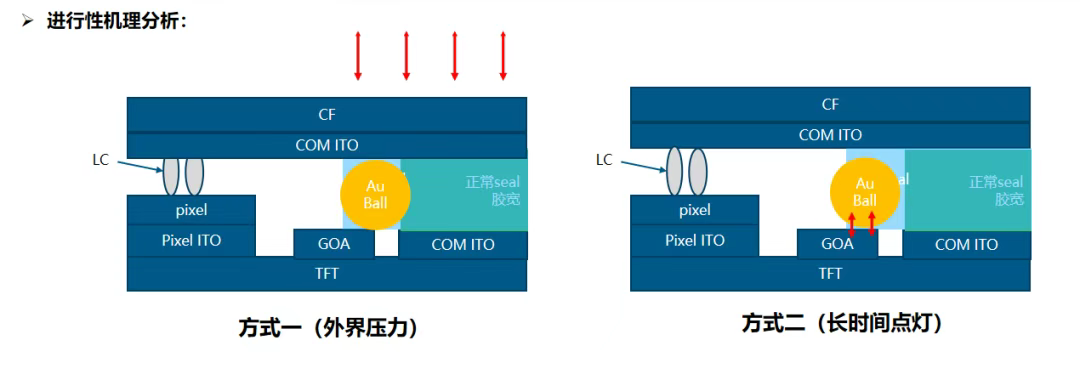

· Подобрена защита на изолацията: Предотвратете външния натиск или дългосрочната работа от увреждане на изолацията между GOA веригите и Au топките. Китайска мъдрост: Изкуството да балансирате разходите и качеството. Водещите китайски производители на дисплеи са разработили систематични решения:

▶ Цифрова симулация на първо място: Използвайте моделиране, за да предвидите въздействието на височината на стъпалото върху електрическите полета на клетката и да оптимизирате дизайна

▶ Подобрено онлайн наблюдение: Внедрете визуална инспекция с изкуствен интелект за Mura и микрошорти за прихващане на ранни аномалии

▶ Съвместна настройка на IC драйвера: Персонализирайте вълновите форми на инверсия на точки, за да компенсирате закъсненията на реакцията

Процесите за намаляване на маската на TFT и елиминирането на слоя CF OC са подобни на прецизни операции, тествайки основния технически опит на китайските производители на LCD. От контрол на свойствата на материала до елиминиране на височината на стъпката на нанометрово ниво, от оптимизиране на параметрите на ецване до иновация на алгоритъма, всяка стъпка въплъщава ангажимента за „намаляване на разходите без компромис с качеството“. Тъй като прецизността на местните производствени линии от високо поколение продължава да се подобрява, интелигентното производство в Китай трансформира „невъзможното триединство“ от цена, ефективност и качество в основно конкурентно предимство, като инжектира нов импулс в глобалната дисплейна индустрия.
