От източника на светлина до качеството на картината: Подсветката е истинският „герой зад кулисите“ на LCD модула.

Когато хората говорят за LCD дисплеи, първото нещо, което идва на ум, често е просто „екранът“. Но цялостният течнокристален модул (LCM) е много повече от просто течнокристален панел. Той интегрира интегрални схеми на драйвери, печатна платка и един често пренебрегван, но критичен компонент: подсветката.

Подсветка: "светлинният двигател", разположен зад екрана

Самият течен кристален материал не излъчва светлина. Той действа по-скоро като „светлинен клапан“, разчитайки на системата за подсветка, за да осигури осветление, преди да може да покаже изображение. Основната задача на задно осветяване е да преобразува точков или линеен светлинен източник в силно равномерен повърхностен светлинен източник.

Яркост, еднородност, цветова температура, консумация на енергия — всеки аспект от зрителното изживяване, който забелязвате с един поглед, се поддържа от технология за задно осветяване.

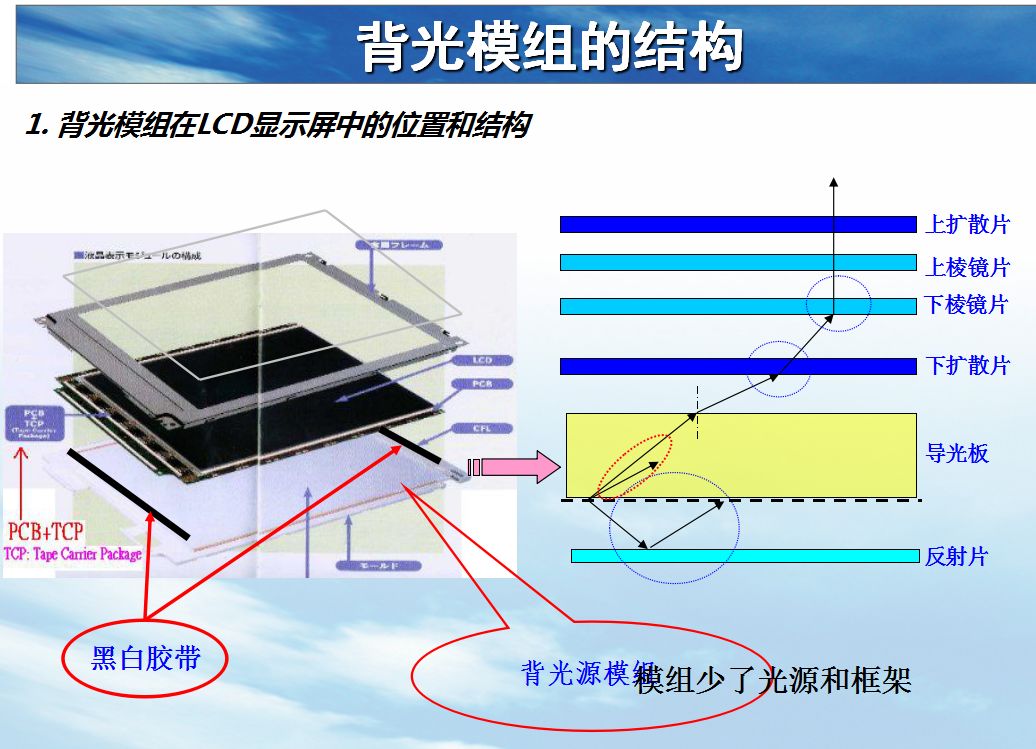

Демонтаж на подсветка: Комплект прецизни оптични системи

Високоефективната подсветка е резултат от напреднала наука за материалите и прецизно оптично инженерство. Основните му компоненти включват:

Източник на светлина:Произходът на светлината, определящ основната цветова температура, яркостта и продължителността на живота на подсветката.

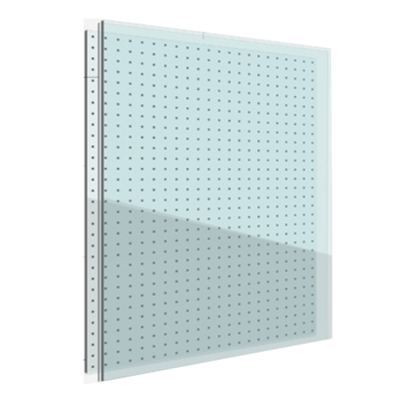

Световодна плоча (LGP):Ключът към равномерното разпределение на светлината. Микроструктурираните точки на долната повърхност разпръскват светлината, влизаща от ръба по цялата равнина. Прецизно формованите точки обикновено осигуряват по-добри оптични характеристики от традиционните отпечатани точки.

Комплект оптичен филм:Дифузьорните филми, филмите за подобряване на яркостта (BEF) и отразяващите листове работят заедно, за да премахнат горещите точки, да подобрят ефективността на изхода на предната светлина и да осигурят еднаквост.

Структурна рамка и светлинна дъска:Осигурете стабилна механична опора и надеждни електрически връзки.

В зависимост от структурата, подсветките попадат в два основни технологични направления:

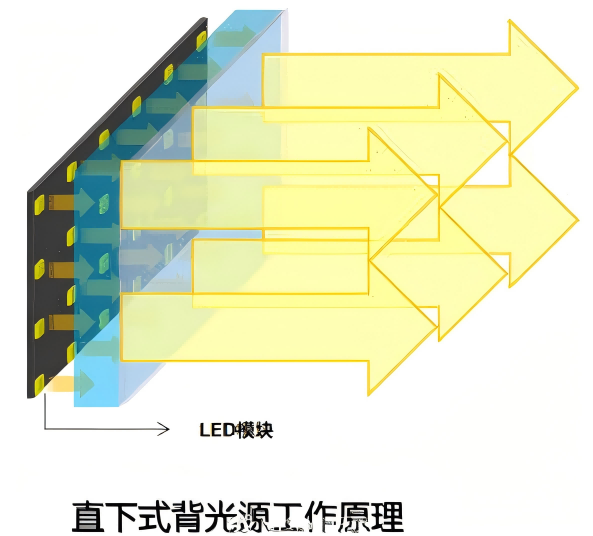

Директно осветени:LED матриците са поставени директно под светловодната плоча за директно осветяване. Това предлага висока яркост и поддържа локално управление на затъмняването.

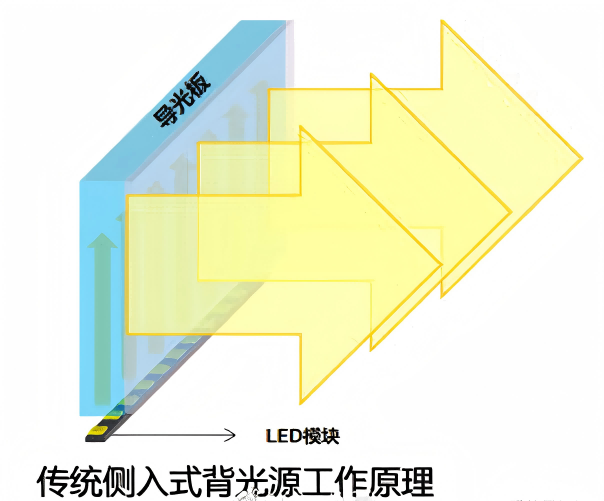

Edge-Lit:LED светлинни ленти са разположени отстрани на светловодещата плоча. Светлината навлиза от ръба и се отразява напред през плочата, което прави това ключът към постигането на ултратънък дизайн.

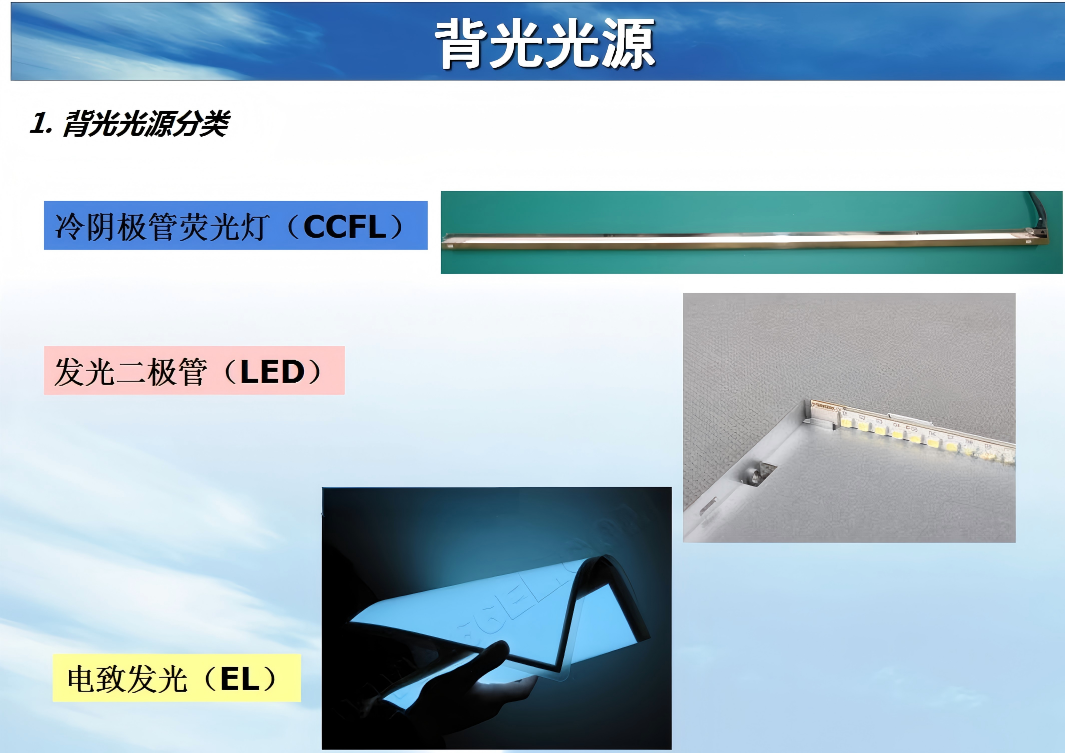

Три вида светлинни източници, всеки със своите предимства.

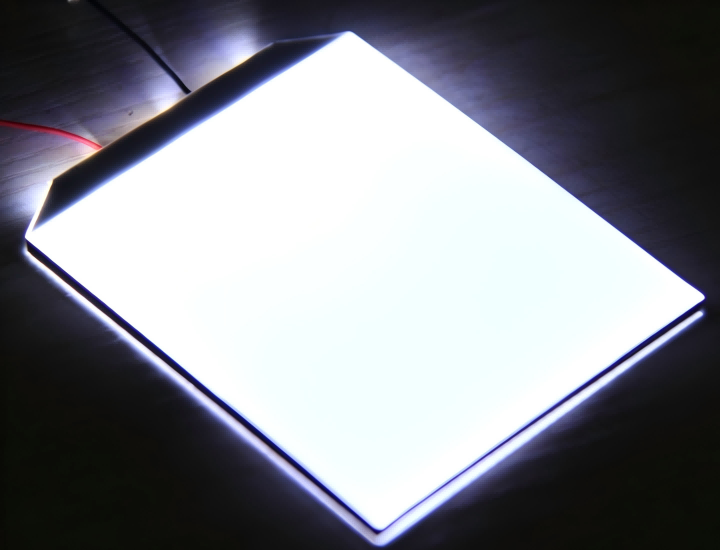

LED подсветка:Висока яркост, дълъг живот (над 30 000 часа за крайно осветление), ниска консумация на енергия и тънък форм фактор. Това е основният избор за всичко - от потребителска електроника до индустриални дисплеи.

EL (електролуминесцентно) фоново осветление:Ултра тънък, идеално еднакъв по цялата повърхност и гъвкав/огъваем. Той остава незаменим за персонализирани LCD дисплеи и приложения за гъвкави дисплеи.

CCFL (флуоресцентна лампа със студен катод) Подсветка:До голяма степен заменен от светодиодите в потребителските продукти, но все още е ценен в определени приложения за професионални дисплеи поради отличната си наситеност и еднородност на цветовете.

Техническо резюме

Подсветката е много повече от просто осветителен компонент. От избора на материал и оптичен дизайн до избора на източник на светлина и усъвършенстването на структурните процеси, всеки детайл допринася за крайното представяне на дисплея.

За производителите, които се стремят към висококачествени дисплеи, дълбокият опит в технологията за подсветка е основата за диференциране на продукта, отговаряйки на изискванията на персонализираните LCD дисплеи от висок клас и гарантирайки, че всеки екран изпълнява своите визуални обещания.

От източника на светлина до качеството на изображението, подсветката е истинският невъзпят герой на LCD модулите. Разбирането на технологията за подсветка в крайна сметка е разбиране какво прави един страхотен дисплей.
