Оптични филми в модули за задно осветяване: ключови технологии, които осветяват всеки LCD екран

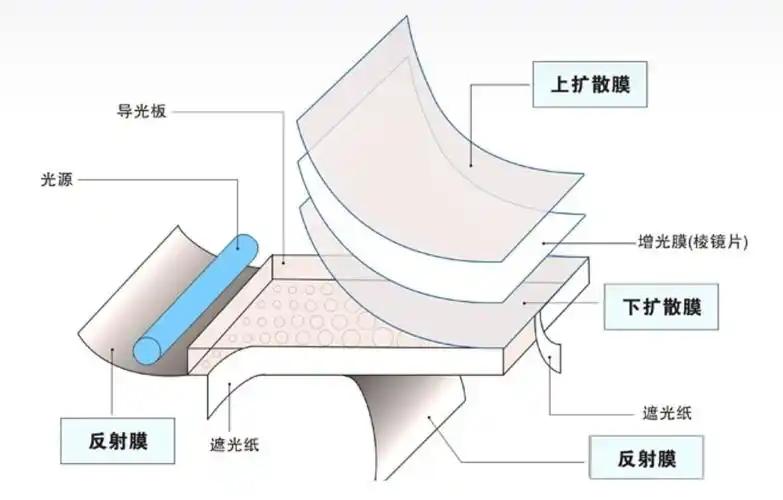

В света на дисплеите с течни кристали (LCD) модулът за подсветка е един от основните компоненти, определящи производителността на дисплея. Като производител на LCD дисплеи, CNK Electronics Co., Ltd. разбира, че подсветката не е просто компонент на източник на светлина. Това е ключова технология, която чрез прецизен оптичен дизайн трансформира точковите източници на светлина в еднородно повърхностно осветление с висока яркост и висок контраст, като по този начин придава на LCD екраните техния ярък визуален живот. Особено днес, с нарастващото пазарно търсене на персонализирани LCD дисплеи, оптичните характеристики на модула за подсветка се превърнаха в решаващ фактор за постигане на диференцирани ефекти на дисплея. Това представяне зависи до голяма степен от серия от прецизно координирани оптични филми в него. Те функционират като "невронна мрежа" на фоновото осветление, като педантично контролират посоката, ефективността и равномерността на светлината.

Рефлекторен лист: основата на светлинната ефективност

В долната част на модула за задно осветяване рефлекторният лист действа като „основата на ефективността на светлината“, отговорен за пренасочването на разсеяната светлина обратно в светловодната пластина, за да се подобри използването. В зависимост от изискванията за приложение рефлекторите се категоризират основно, както следва:

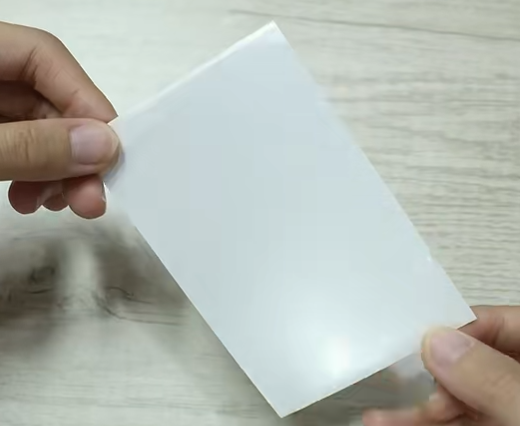

Бял рефлектор:Като E20, серия RW, с дебелина, варираща от 0,05 ~ 0,2 mm, отразяваща способност около 80% ~ 90% и притежаваща определена пропускливост на светлина. Подходящ за повечето стандартни дизайни на фоново осветление.

Сребърен рефлектор:Обикновено бял от едната страна и сребрист от другата, много тънък (0,04~0,065 mm), с висока ефективност на отразяване (90%~98%) и отлични свойства за блокиране на светлината. Често се използва в сценарии, изискващи висока яркост.

Многослоен филмов рефлектор (ESR):Използва многослойна филмова технология, интегрираща над хиляда слоя в рамките на 65 микрона. Не съдържа метал, но има огледален метален вид. Като високоефективен рефлектор, ESR постига отразяваща способност от над 98% в целия спектър на видимата светлина, което го прави идеален за високоефективни системи за задно осветяване.

Когато персонализирате LCD модулите, изборът на рефлекторен лист влияе пряко върху равномерността на подсветката и енергийната ефективност, което представлява първата стъпка в оптичния дизайн.

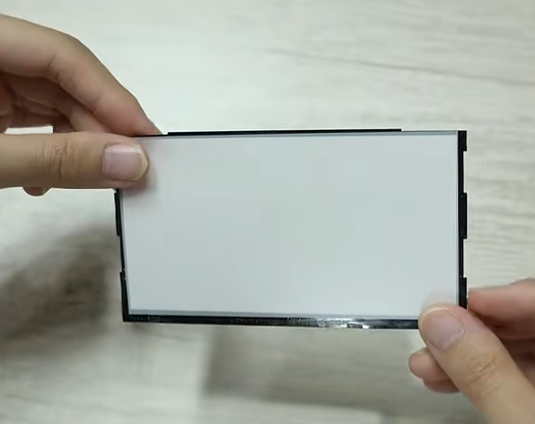

Светлинно блокиращо фолио/алуминиево фолио (ALF): Контролиране на границите на светлината и смущенията

Светлоблокиращите филми се използват предимно за предотвратяване на изтичане на светлина от страните на подсветката и могат да осигурят електромагнитно екраниране. Често срещаните типове включват:

Ярък сребърен дракон:Лъскава повърхност, дебелина 0,05-0,1 мм, добри свойства за блокиране на светлината и проводимост. Подходящ за промишлени среди, изискващи екраниране на смущения.

Матиран сребърен дракон:Сравнително матово покритие, тънък (обикновено 0,05 mm за единичен слой), притежава известна пропускливост на светлина и е проводим.

Лента с бял ръб:Притежава определена пропускливост на светлина, дебелина 0,05-0,08 mm, непроводим. Често се използва в общата потребителска електроника.

Черно-бяла едностранна самозалепваща лента:Може да се прилага отстрани на подсветката, когато има строги изисквания за непроводимост и липса на изтичане на странична светлина.

Тези материали играят ролята на "оптични пазители" в дизайна на рамката на LCD екраните, като гарантират, че няма смущения от разсеяна светлина извън областта на дисплея.

Дифузьорен лист: Създаване на равномерно светло платно

Като "хомогенизиращ майстор" сред оптичните филми, дифузьорният лист разсейва светлината през мъглата, елиминирайки следите от точкови светлинни източници, за да създаде мека и равномерна фонова светлина. В зависимост от вида на подсветката и приложението, дифузорите се разделят на:

Долен дифузьор за задно осветяване:Обикновено има лепило от едната страна, висока мътност (~90%), пропускливост само около 40%; дебелина обикновено между 0,18~0,3 mm за долно задно осветяване. Често срещани модели: MB433P, MB533.

Страничен дифузьор за задно осветяване:Обикновено използваната дебелина е 0,09 mm. Често срещани модели: TPRA90 (0,09 мм), AJ-75 (0,075 мм). Пропускливост 65%-80%, мъгла 75%-90%.

Дифузори за задно осветяване на цветен екран: Обикновено се използва двуслоен дизайн:

Долен дифузьор:Поставен между световодната пластина и филма за подобряване на яркостта (BEF), хомогенизира светлината, излъчвана от световодната пластина. Често използван материал: t=0,065 mm, относително висока мътност (~84%), висока пропускливост (~98%).

Горен дифузьор:Поставен над BEF, изпълнява защитна роля и помага за предотвратяване на шарки от моаре. Често използван материал: t=0,05 mm, относително ниска мъгла (~29%), пропускливост 90%.

Правилният избор и комбинация от дифузьорни листове са от ключово значение за осигуряване на равномерен дисплей без петна в LCD модулите.

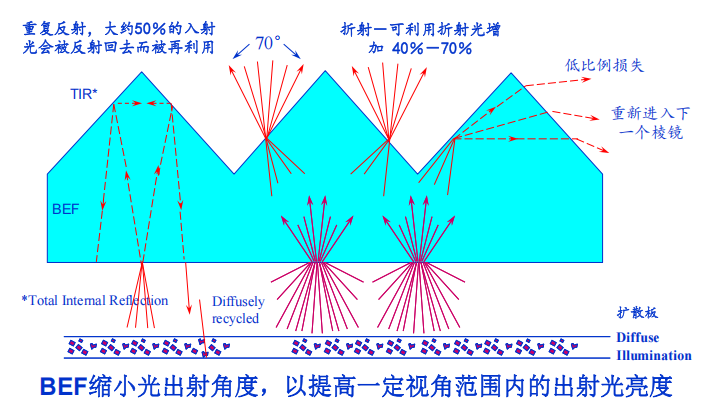

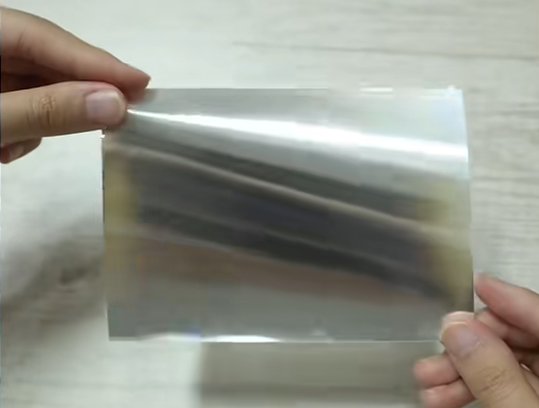

Филм за подобряване на яркостта (BEF): Оптичният двигател за повишаване на яркостта

За цветни TFT и други LCD екрани, яркостта е критична спецификация. Действайки като "усилвател на яркостта" сред оптичните филми, BEF концентрира разсеяната светлина през специална структура на призмата, като всеки филм осигурява приблизително 40%-50% увеличение на яркостта. Използването на два филма в комбинация може да умножи яркостта. Неговият принцип включва използването на масив от микропризми за контролиране на светлинния път, карайки по-голямата част от светлината да излиза перпендикулярно на екрана, като по този начин значително увеличава предната яркост, без да променя консумацията на енергия. BEF се превърна в незаменим компонент в подсветките на цветни екрани от среден до висок клас, особено широко използван в персонализирани LCD дисплеи с висока производителност за индустриален контрол, медицински, автомобилни и други приложения.
