LCM: Дисплеят на интелигентните устройства - задълбочен анализ на техническото ядро ​​на LCD модулите

В съвременните електронни устройства LCD екранът служи като среда за представяне на информация и неговата работа пряко влияе върху потребителското изживяване. Въпреки това, основната технология, която наистина определя качеството и надеждността на дисплея, е LCM (LCD модул). Тази статия предоставя задълбочено изследване на техническата архитектура на LCM и тяхната решаваща роля в областта на дисплея.

Техническа дефиниция и състав на LCM

LCM (LCD модул) е силно интегрирано дисплейно решение, което органично съчетава течнокристални дисплейни устройства, задвижващи вериги, контролни чипове, PCB субстрати, системи за задно осветяване и структурни компоненти. Този интегриран дизайн не само опростява процеса на сглобяване за OEM производителите, но, което е по-важно, осигурява оптимално съвпадение на производителността на дисплейната система.

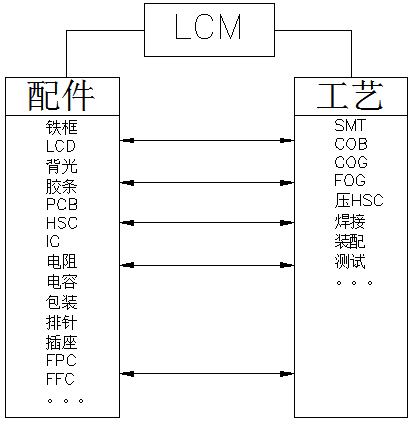

От техническа гледна точка стандартният LCM включва следните основни компоненти:

Ядро на дисплея: LCD екран и задвижващи чипове

Схемна система: печатна платка, резистори, кондензатори и други пасивни компоненти

Система за свързване: FPC/FFC гъвкави вериги, щифтове и гнезда

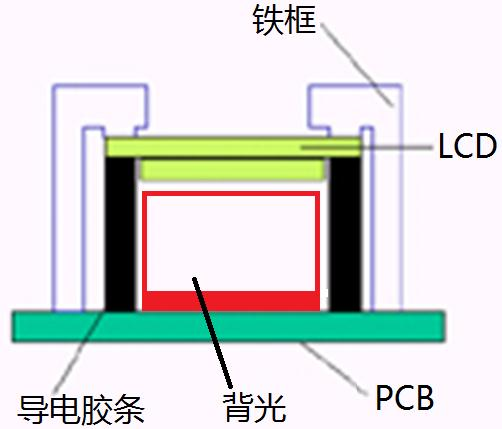

Структурна система: Метална рамка, уплътнения, модули за подсветка

Анализ на основните производствени процеси

В производствения процес на LCM комбинацията от различни специализирани техники осигурява стабилно производство:

SMT процес

Позволява поставяне на компоненти с висока плътност, осигурявайки прецизност и последователност във връзките на веригата. Това е основният процес в съвременното производство на електроника, осигуряващ стабилна основа на веригата за управление на дисплея.

COG процес

Директно свързва IC устройството към стъкления субстрат. Този процес значително намалява размера на модула и подобрява надеждността на връзката, което го прави подходящ за приложения със строги изисквания за пространство.

Процес на МЪГЛА

Постига прецизна връзка между гъвкавите вериги и стъклената подложка. Тази технология изисква изключително висока точност на центриране, за да се осигури стабилно предаване на сигнала.

COB процес

Свързва интегралните схеми директно към печатната платка и ги защитава със смола. Този процес подобрява механичната здравина на модула и способността за предотвратяване на смущения.

Технически анализ на разнообразни конструктивни решения

Като ядро ​​на дисплейната система, структурното решение на LCM директно определя полето на приложение и производителността:

Основни COG решения

LCD + COGIC: Най-компактният структурен дизайн

LCD + COGIC + PIN: Осигурява надеждна пин връзка

LCD + COGIC + FPC: Позволява гъвкаво оформление на веригата

LCD + COGIC + HSC: Подобрява надеждността на конектора

Разтвор за свързване на TAB

Използва анизотропен проводим филм за постигане на връзка между TCP и стъкло, осигурявайки отлична производителност в специфични приложения.

Решение за интегриране на COB

Връзките задвижват интегралните схеми директно върху печатната платка, предлагайки по-добра адаптивност към околната среда и механична стабилност за модула. В комбинация със сензорна функционалност (LCD + COBIC + TK), той може да отговори на сложните изисквания на приложенията за взаимодействие човек-машина.

Технически съображения за персонализирана разработка

При разработването на персонализирани LCD екрани множество технически измерения се нуждаят от цялостно разглеждане:

Параметри на производителността на дисплея: Резолюция, дълбочина на цвета, време за реакция

Приспособимост към околната среда: Работен температурен диапазон, устойчивост на вибрации

Съвместимост на интерфейса: Съвпадение на изискванията за сигнала на основната платформа за управление

Индикатори за енергийна ефективност: Покриване на енергийния бюджет на крайните продукти

Чрез научен дизайн на системно ниво персонализираните LCD екрани могат перфектно да отговарят на техническите изисквания на специфични сценарии на приложение, осигурявайки диференцирано изживяване на дисплея за крайните продукти.

Тенденции в развитието на технологиите

С непрекъснатия напредък на технологията на дисплея, LCM се развиват към по-висока интеграция, по-ниска консумация на енергия и по-силна функционалност. Нововъзникващите HMI модули за взаимодействие човек-машина дълбоко интегрират докосване, дисплей и изчислителни функции, осигурявайки по-интуитивни интерактивни изживявания на смарт устройствата.
