Изкуството на прецизния дисплей: Декодиране на основните технически параметри на LCD екраните

В днешната ера на бързо развитие на смарт устройства, LCD екранът служи като основен интерфейс за взаимодействие човек-компютър и неговата производителност директно определя качеството на потребителското изживяване. Независимо дали в потребителската електроника или промишленото управление, изискванията към производителността на дисплея стават все по-строги. Като професионални производители на LCD дисплеи, ние дълбоко разбираме, че задълбоченото разбиране на LCD технологията е основата за правилен избор и дизайн. Тази статия ще анализира систематично основните технически показатели, които определят качеството на LCD модула.

1. Характеристика на електрооптичния отговор: Физическата основа на контрола на дисплея

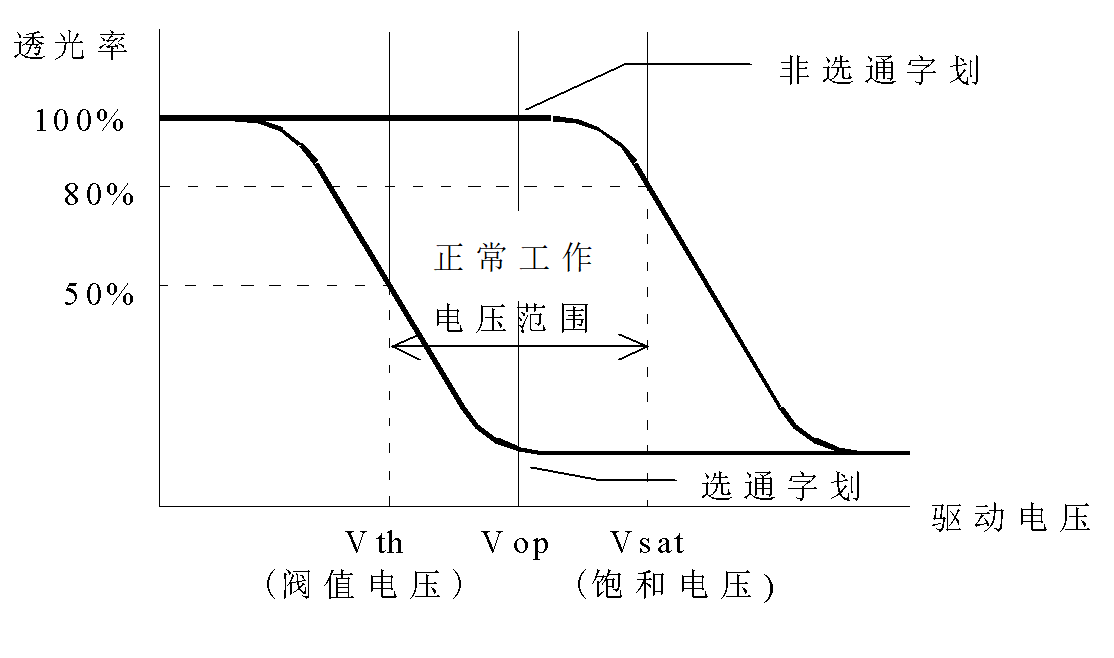

Характеристиката на електрооптичния отговор е физическото ядро ​​на технологията на течнокристалния дисплей. Той точно описва функционалната връзка между пропускливостта на LCD екрана и приложеното управляващо напрежение. Тази нелинейна характеристична крива е основата за постигане на нива на сивата скала и показване на изображението. Добре оптимизираната електрооптична реакция означава по-ниско управляващо напрежение, по-високо съотношение на контраст и по-точно възпроизвеждане на цветовете - това е отправната точка за всички дизайни на дисплеи от висок клас.

2. Контрастно съотношение: Основният елемент на визуалната яснота

Съотношението на контраста, дефинирано като съотношението на осветеността между ВКЛЮЧЕНО (активно) състояние и ИЗКЛЮЧЕНО (неактивно) състояние, е основният параметър за преценка на остротата и дълбочината на изображението. Обикновено, когато съотношението на контраст надвишава 5:1, човешкото око възприема ясно изображение. Контрастното съотношение на LCD дисплея обаче е динамична променлива; зависи силно от зрителния ъгъл и околната светлина, което води до следващия ключов показател – характеристики на зрителния ъгъл.

3. Диапазон на зрителния ъгъл: Прецизната синергия на молекулярно подравняване и оптика

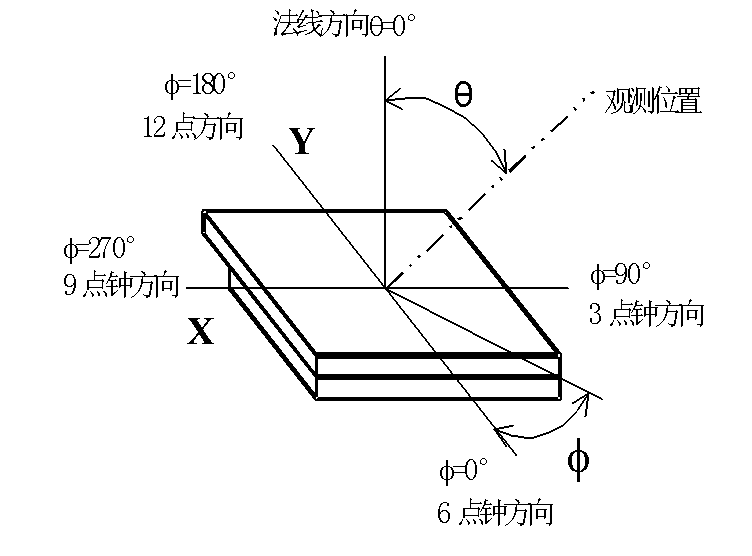

Диапазонът на ъгъла на гледане е изчерпателен индикатор, който оценява способността на LCD модула да поддържа качеството на дисплея, когато се гледа извън оста. Това не е фиксирана стойност, а се определя от пространствения конусен ъгъл, в рамките на който съотношението на контраста намалява до приемлива долна граница (напр. 5:1). Същността му се състои в сложното взаимодействие между ориентацията на молекулите на течния кристал и поляризационното състояние на падащата светлина.

Техническа дълбочина:

Режимът определя границите:Различните режими на течни кристали (TN, HTN, STN) са фундаментално различни дизайни на молекулярно подреждане и ъгъл на усукване. Режимът TN има най-тесния ъгъл на гледане, докато режимът STN чрез високи ъгли на усукване от 180°-270° постига по-стръмна електрооптична крива и по-широк зрителен ъгъл. Например, положителният режим STN може да поддържа отлична видимост в почти полусферичен диапазон, ключова причина за неговото разпространение в индустриални инструменти и публични дисплеи.

Режимът определя границите:При LCD екрани, използващи мултиплексно задвижване, тъй като броят на драйверните линии (COM линии) се увеличава, ефективното съотношение на напрежението, приложено към пикселите, се влошава. Тази електрическа неидеалност директно води до свиване на производителността на зрителния ъгъл. Следователно, за екрани със сегменти на знаци с висока разделителна способност, ъгълът на гледане често се превръща в ключов компромис със схемата на управление.

За приложения с изисквания за фиксиран зрителен ъгъл, персонализираният LCD екран предлага оптималното решение. Професионалните производители на LCD дисплеи могат да "насочат" оптималния ъгъл на гледане към целевата зона за наблюдение чрез регулиране на параметри като посоката на слоя за подравняване и оптимизиране на междината на клетките и продукта на двойно пречупване (Δn·d), като по този начин максимизират използването на ресурсите на дисплея.

4. Скорост на реакция: Температурната зависимост на динамичната реакция

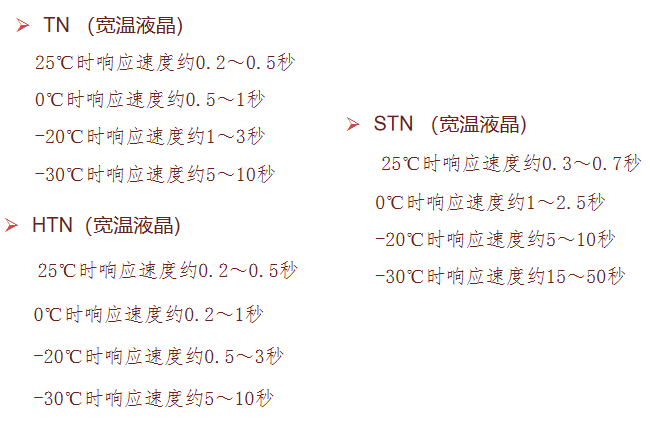

Скоростта на реакция, включително времето на нарастване (Tr) и времето на спад (Tf), измерва колко бързо LCD екранът реагира на сигнали. Реологичните свойства на течните кристали определят тяхната силна температурна зависимост: колкото по-ниска е температурата, толкова по-висок е вискозитетът на течните кристали и толкова по-бавна е скоростта на реакция.

Ефективност при стайна температура: При 25°C времето за реакция на TN/HTN продуктите обикновено е в диапазона от 150-300 милисекунди, докато STN продуктите, поради по-големите си молекулни ъгли на усукване, са малко по-бавни, около 200-350 милисекунди. Това е достатъчно за повечето статични или бавно опресняващи нужди на дисплея.

Предизвикателство при широка температура: При сценарии на приложение при широка температура забавянето на отговора при ниски температури не може да бъде пренебрегнато. Например широкотемпературен TN LCD модул може да има време за реакция до 10 секунди при -30°C, причинявайки сериозно размазване на изображението. Това изисква производителите на LCD дисплеи внимателно да избират материали с течни кристали и да настройват параметрите на задвижване за целевия работен температурен диапазон, за да осигурят използваема производителност на реакция дори при екстремни условия.

5. Консумация на енергия: Философията на ефективността на системата на ниво Microamp

В днешната ера на бързо развитие на смарт устройства, LCD екранът служи като основен интерфейс за взаимодействие човек-компютър и неговата производителност директно определя качеството на потребителското изживяване. Независимо дали в потребителската електроника или промишленото управление, изискванията към производителността на дисплея стават все по-строги. Като професионални производители на LCD дисплеи, ние дълбоко разбираме, че задълбоченото разбиране на LCD технологията е основата за правилен избор и дизайн. Тази статия ще анализира систематично основните технически показатели, които определят качеството на LCD модула.

Заключение

В настоящата среда, където стандартните продукти често не успяват да отговорят напълно на специфичните изисквания, персонализираните LCD екрани се превърнаха в ключ към постигането на продуктова диференциация. Чрез сътрудничество с технически задълбочени производители на LCD дисплеи за дълбоко свързване на основните технически параметри, споменати по-горе, с вашия сценарий на приложение, вие можете да разработите LCD модул, който намира оптималния баланс между зрителен ъгъл, консумация на енергия, температурни характеристики и цена, като в крайна сметка осигурява безупречно визуално изживяване във вашия продукт.
