Как да изберете и персонализирате оптималното LCM решение за вашето смарт устройство

  По време на началните етапи на интелигентния хардуерен дизайн, едно от основните предизвикателства, пред които са изправени инженерите, е изборът на „ярко и ясно око“ за продукта – модулът за дисплей с течни кристали (LCM). Като професионален производител на LCD дисплеи, CNK Electronics разбира, че отличното LCM решение включва много повече от просто избор на LCD екран. Той включва прецизни структури, разнообразни технологии за показване и безпроблемна интеграция с цялото устройство. Днес ще споделим прозрения от техническа гледна точка за това как да приспособите най-подходящия LCD модул за вашите нужди. ЧастПърво: Структурен избор – основата, определяща надеждността и нивото на интеграция на LCM

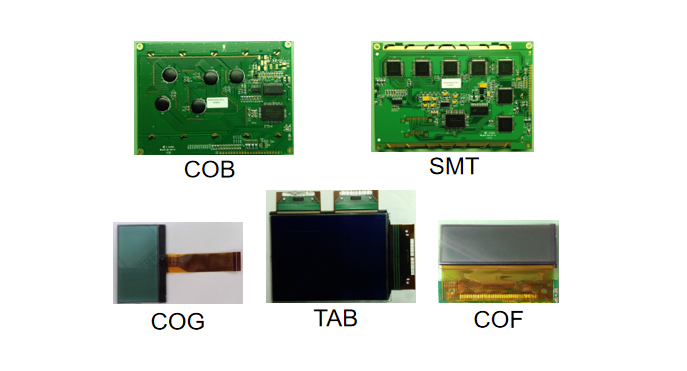

Основната основа на LCM се крие във вътрешната му структура, която пряко влияе върху надеждността, дебелината и цената на продукта. Основно предлагаме два технологични пътя: COB и COG.

COB структура:Подходящ за сценарии, изискващи висока структурна здравина. Неговата характеристика е, че IC е свързана към PCB, постигнато чрез SMT или процеси на свързване. Конструкцията е здрава и по избор може да бъде съчетана с метална рамка за повишена устойчивост на натиск. Тази структура основно поддържа дебелини на ITO стъкло от 1,1 мм и 0,7 мм, което я прави стабилен избор за области като индустриален контрол и домакински уреди.

COG структура:Това е ключовата технология за постигане на ултратънки профили и висока плътност на пикселите. IC е свързан директно към ITO стъклото на LCD екрана, елиминирайки необходимостта от допълнителна печатна платка и значително намалявайки обема на модула. Той поддържа по-широк диапазон от дебелини на ITO, от 1,1 мм до 0,4 мм. По-специално, видовете стъкла с дебелина 0,4 mm и 0,55 mm могат да отговорят на изискванията за изключителна тънкост на носими устройства и преносими инструменти от висок клас.

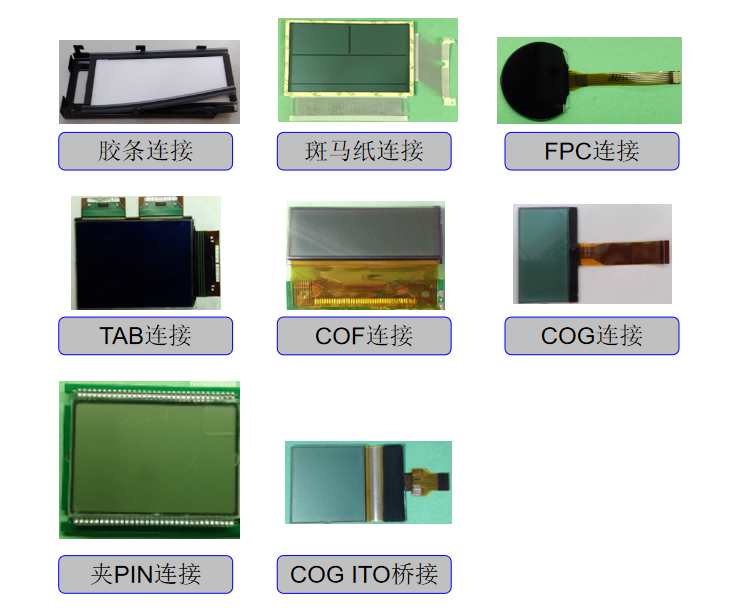

  Освен това методът на свързване е също толкова важен. От традиционни връзки тип зебра/еластомер до по-усъвършенствани FPC, TAB и COF връзки, ние можем да изберем оптималното решение за електрическо свързване, когато персонализирате компонентите на LCD екрана, въз основа на вашите изисквания за предаване на сигнала и пространствено оформление.

Част втора: Технология на дисплея – точно съответствие на изискванията за визуализация и мощност

  След избора на структурата, изборът на технология на дисплея определя крайното визуално представяне. Различните видове LCD екрани предлагат различни съотношения на контраст, ъгли на видимост и скорости на реакция.

Опции от базов до среден/висок клас:За чувствителни към разходите приложения с по-ниски изисквания към дисплея, TN/HTN са икономичен избор. Когато са необходими по-високи коефициенти на контраст и по-широки ъгли на видимост, серията STN (STN-YG/BLUE/GREY) и техните подобрени версии като ASTN/FSTN осигуряват отлична монохромна производителност на дисплея. Струва си да се отбележи, че FSTN и DFSTN могат да постигнат качество на дисплея, сравнимо с TFT екрани, което ги прави предпочитан избор за много инструменти от висок клас.

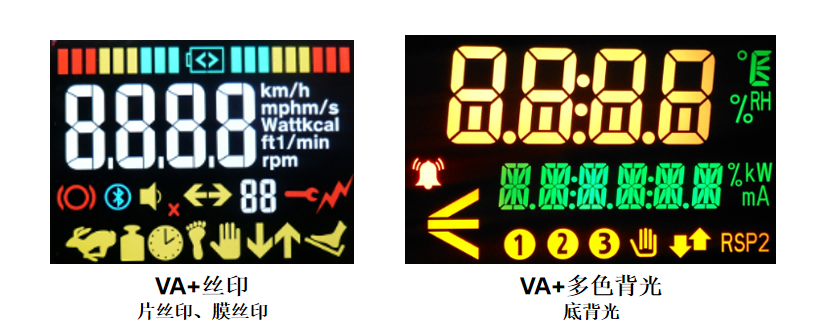

Цветен и персонализиран дисплей:Монохромните дисплеи също могат да бъдат „цветни“. Постигаме това чрез два технически пътя:

1.VA + ситопечат:Ситопечатът (върху филма или стъклото) се прилага върху поляризатора на LCD модула, създавайки икони с фиксиран цвят, лога и др., подобрявайки разпознаваемостта и естетиката на марката на продукта.

2.VA + многоцветна подсветка:Чрез програмиране на цвета на долната LED подсветка, един и същи екран може да превключва между различни цветове на дисплея, като динамично предава разнообразна информация за състоянието.

Част трета: Функционална интеграция – безпроблемно вграждане на сензорно взаимодействие в LCM

Съвременните интелигентни устройства разчитат на гладко докосване. Ние дълбоко интегрираме сензорната функционалност в LCD модула, предлагайки гъвкави CTP решения.

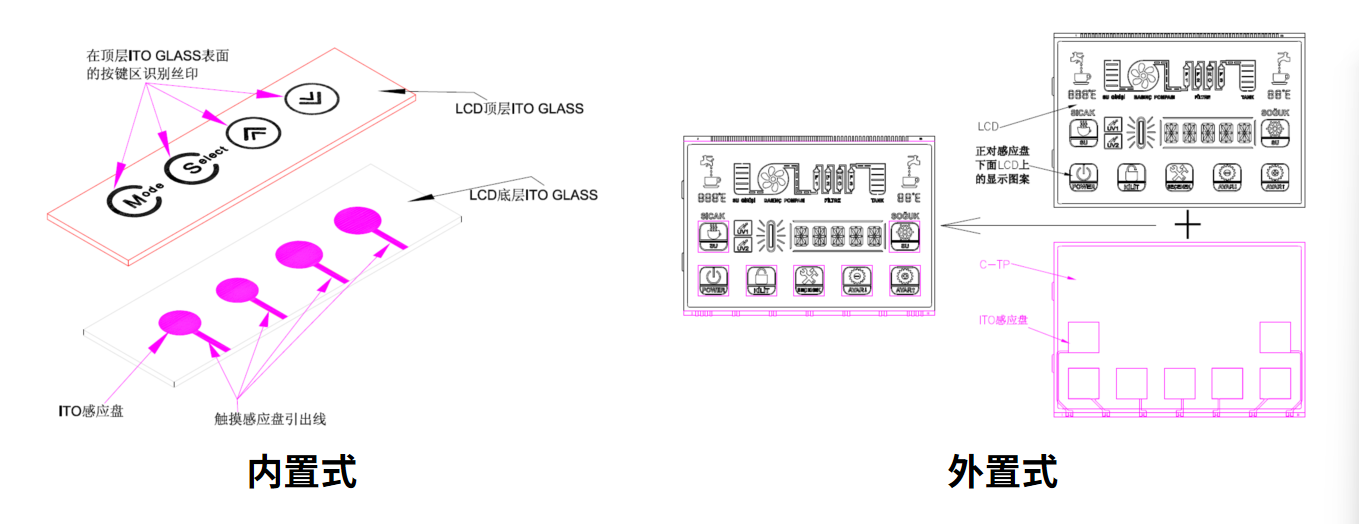

Вграден срещу външен:В зависимост от структурния дизайн можете да изберете сензорът за докосване да бъде произведен директно върху повърхността на LCD екрана (On-Cell) или като отделен компонент, прикрепен външно към модула (External). Решението On-Cell помага за намаляване на общата дебелина на модула, докато опцията External предлага повече гъвкавост за ремонт и подмяна.

Самокапацитивен срещу мултитъч:За прости нужди от бутони, самокапацитивният CTP предлага бърза реакция и силна защита срещу смущения. За приложения, изискващи сложни жестове като плъзгане и прищипване, ние предоставяме мултитъч CTP решения, значително обогатяващи HMI измерението.

  Като опитен производител на LCD дисплеи, стойността на CNK Electronics се крие не само в предоставянето на стандартизиран LCD модул, но и в нашия задълбочен технически опит, което ни позволява да си сътрудничим с вас в R&D и персонализиране на детайлите на LCD екрана – от структура и дисплей до допир. Вярваме, че успешният продукт произтича от прецизния контрол върху всеки технически аспект.
