Разкриване на основните AMOLED процеси: Как авангардната дисплейна технология оформя бъдещето

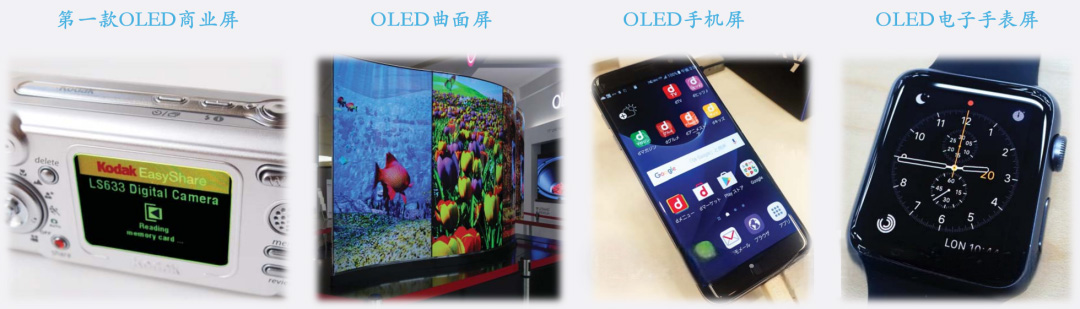

 На малкия до среден пазар на потребителска електроника AMOLED технологията за дисплеи се превърна в предпочитан избор за смартфони от висок клас, устройства за носене и продукти с извити екрани поради своите предимства като висок контраст и гъвкава способност за огъване.

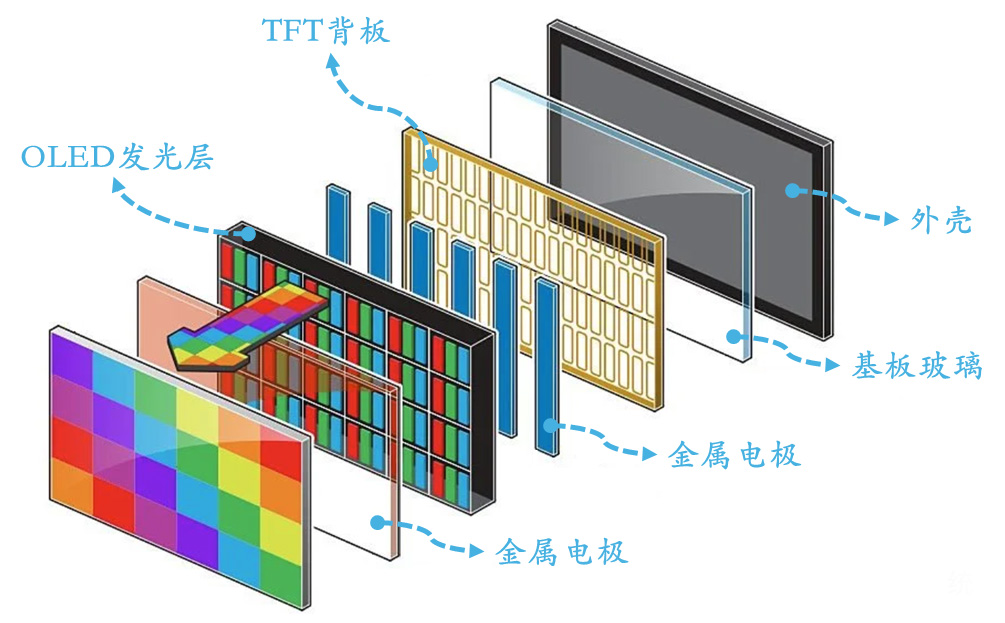

  Основната му структура включва OLED светлоизлъчващ слой, TFT задна платка, метални електроди, субстратно стъкло и корпус.

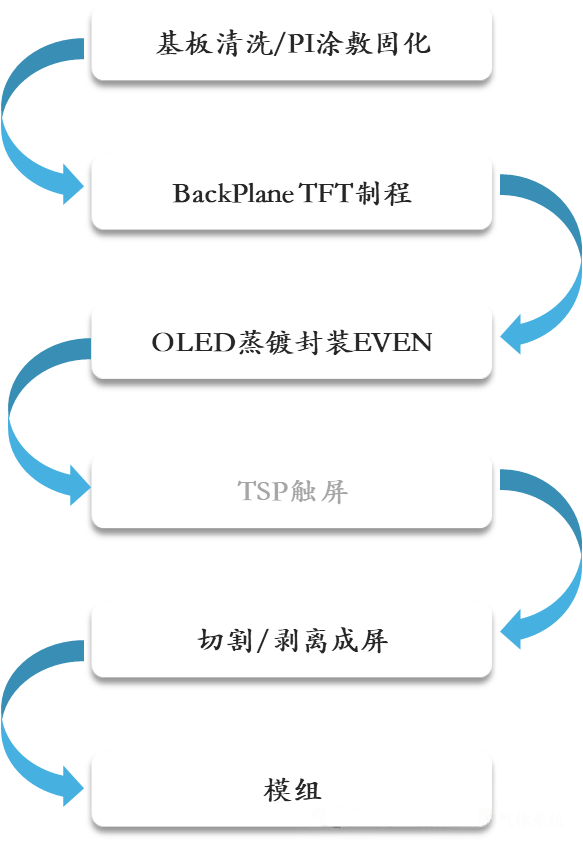

  Гъвкавият производствен процес на AMOLED включва ключови стъпки като почистване на субстрата/PI покритие, подготовка на TFT на задната платка, изпаряване и капсулиране на OLED, интегриране на сензорен модул, лазерно повдигане и сглобяване на модула.

  Като компания, специализирана в изследването, разработването и производството на технологии за дисплеи, CNK Electronics Co., Ltd.始终 остава в челните редици на технологиите, предоставяйки на клиентите разнообразни решения за дисплеи, включително OLED модули, LCD екрани и персонализирани LCD екрани.

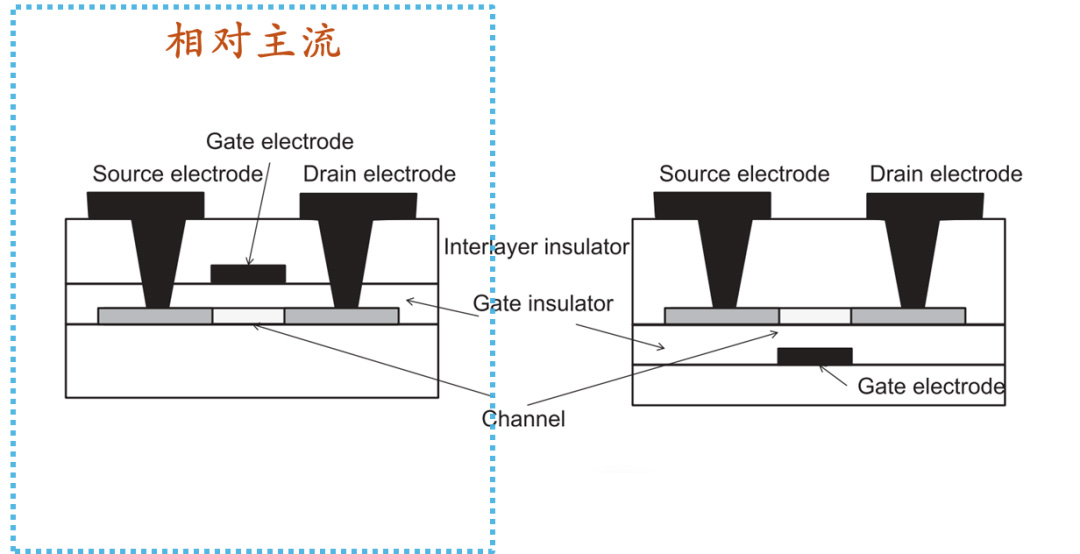

  Основният производствен процес на AMOLED включва няколко високотехнологични процеса на единица. В процеса на Backplane TFT (BP), технологията за нискотемпературен поликристален силиций (LTPS) стана масова поради високата мобилност на електроните. Неговият процес на структура на горната врата включва стъпки като отлагане на буферен слой, имплантиране на канални йони, кристализация с лазерно отгряване (ELA), разпръскване на метал на затвора и имплантиране на източник-дрейн. Специалните газове играят критична роля при отлагането, модификацията и ецването на тънък слой: например процесите PECVD използват SiH₄/N2O/NH3 за отлагане на тънки филми a-Si/SiNx/SiOx; Отлагането на атомен слой (ALD) използва TMA и H₂O за образуване на капсулиращи слоеве Al₂O3; сухото ецване постига високопрецизно моделиране чрез газове като CF4/SF6/Cl2, където BCl3 се използва за намаляване на слоевете от метален оксид, а Cl2 генерира летливи продукти за ецване, осигурявайки чист и ефективен процес.

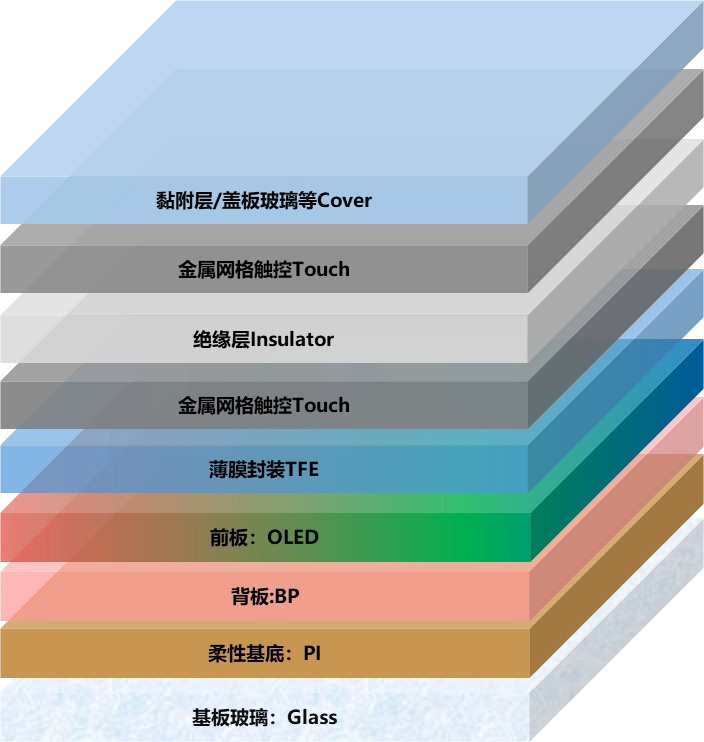

  При производството на гъвкави AMOLED, лазерното повдигане (LLO) и капсулирането на тънък филм (TFE) са критични за надеждността на продукта. Процесът LLO използва 308nm XeCl ексимерен лазер за отделяне на гъвкавия PI субстрат от стъкления субстрат, докато TFE технологията използва многослойни тънки филми за блокиране на влага и кислород, удължавайки живота на устройството.

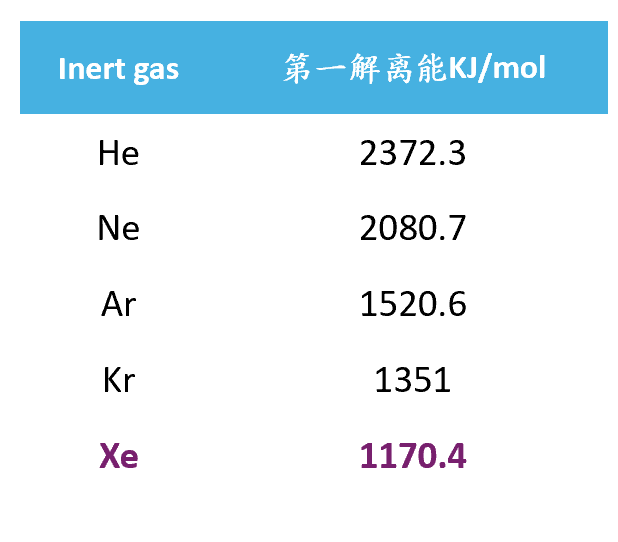

  В допълнение, процесът на йонна имплантация (IMP) използва BF3/PH3/H2 за осигуряване на допинг атоми, като Xe служи като неутрализиращ газ за предотвратяване на натрупване на заряд.

  Тъй като технологията на дисплеите напредва към гъвкавост и висока разделителна способност, изискванията за сложност и прецизност на производствения процес на AMOLED продължават да нарастват. Чрез интегриране на предимствата на AMOLED и LCD технологиите, CNK Electronics непрекъснато оптимизира производителността и надеждността на HMI модулите за взаимодействие човек-машина, предоставяйки иновативни решения за дисплеи за потребителска електроника, индустриален контрол и други области.
