Овладейте настройките на PORCH за отключване на LCD производителност и стабилност – ключови съображения за хардуерен дизайн

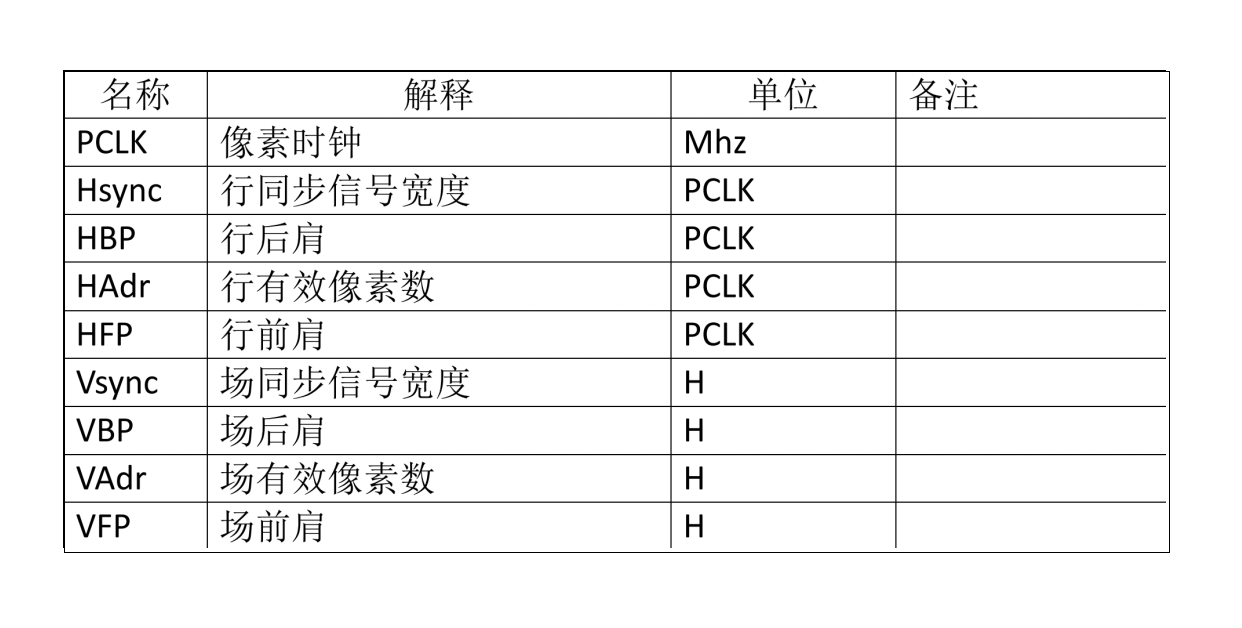

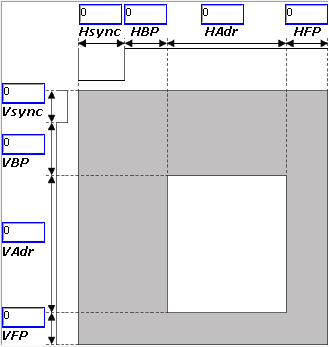

При хардуерния дизайн на LCD екраните и свързаните с тях LCD модули прецизната конфигурация на параметрите за време е от основно значение за постигане на оптимална производителност на дисплея и стабилност на системата. Сред тях настройките на PORCH (интервал на заглушаване) са особено критични – те определят точните граници на пикселния часовник (PCLK), хоризонталните/вертикалните синхронизиращи сигнали (Hsync/Vsync), предните/задните портове (HBP/HFP, VBP/VFP) и активната пикселна зона (HAdr/VAdr). Като професионален производител на LCD дисплеи, CNK Electronics (CNK) подчертава важността на изясняването на тези изисквания към параметрите по време на първоначалната фаза на избор. Това гарантира съвместимост между драйвера IC и времето на стъкления субстрат, като се избягват скъпи ревизии на дизайна по-късно.

Параметрите на PORCH далеч не са произволни числа - те директно диктуват производителността на основния дисплей. PCLK честотата, изчислена като PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Frame Rate, директно отразява изискванията за честотна лента на системата. Честотата на опресняване (обикновено започваща от 60Hz, като дисплеите с висока честота на опресняване достигат до 144Hz) е ограничена от възможностите за зареждане/разреждане на стъклото и IC. Твърде ниската честота на опресняване причинява трептене на екрана, което компрометира визуалния комфорт. Следователно хардуерните проекти трябва да запазят достатъчен времеви запас (особено HFP/VFP), за да осигурят стабилно предаване на сигнала дори в LCD приложения с висока разделителна способност или високо опресняване.

  Типът интерфейс пряко влияе върху валидирането на честотата на опресняване и стратегиите за отстраняване на грешки. За RGB интерфейси инженерите могат директно да измерват периода на сигнала Vsync, за да изчислят действителната честота на опресняване. За основните LCD модули с MIPI интерфейси трябва да се изпратят специфични команди (напр. PAGE 0 R35H=0X00), последвани от измерване чрез TE пин. Хардуерните проекти трябва да запазват ключови тестови точки (напр. Vsync, TE) и да осигурят висококачествено маршрутизиране на сигнала, за да предотвратят смущения, които биха могли да причинят грешки в измерването или аномалии на дисплея (напр. разкъсване, трептене).

  Успешната интеграция на LCD екрани разчита на задълбочено сътрудничество с опитни производители на LCD дисплеи. Специално за персонализиране на LCD проекти или сложни приложения на LCD модули, CNK Electronics (CNK) съветва: Споделете целевите параметри на PORCH и решенията на драйверите рано, като получите профилите за време на стъклото и препоръките за конфигурация на производителя. Това предотвратява конфликти на сигнала, нередности в захранването или проблеми с EMC. Техническият екип на CNK предлага поддръжка от край до край - от оптимизация на PORCH и съвпадение на интерфейса до анализ на целостта на сигнала - гарантирайки, че вашият хардуерен дизайн ще успее от първия опит и ще разгърне пълната производителност и надеждност на модулите за показване.

  CNK Electronics — овладяване на времевите параметри, овластяване на вашите визуални иновации с професионална технология на дисплея.
