LCM проводими еластомерни съединители: „Гъвкавият мост“ за прецизни електронни връзки

Между модула за течнокристален дисплей (LCM) и печатната платка (PCB) лежи невидима, но жизненоважна „информационна магистрала“ – проводящият еластомерен конектор LCM, известен като „Зебра лента“. Със своята уникална структура и изключителна производителност, той служи като крайъгълен камък за стабилни и ефективни връзки в съвременните електронни устройства.

Сложна структура, стабилно предаване

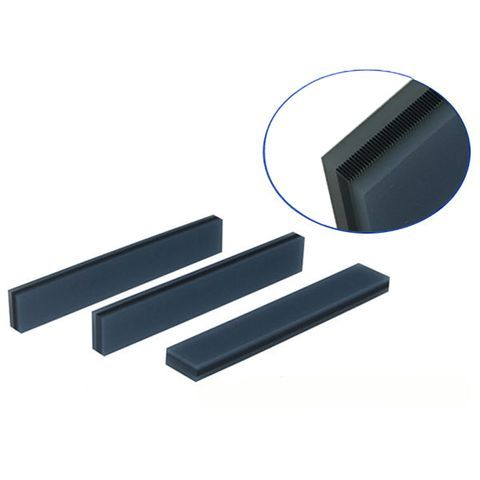

Това не е обикновена лента. Той се отличава с прецизна, редуваща се слоеста структура от проводима силиконова гума и изолираща силиконова гума, втвърдена във форма. Това създава безброй успоредни, точно разположени проводими канали (наподобяващи ивици на зебра). Този дизайн му позволява да се справя перфектно с предаването на ток и сигнал между LCD и PCB, като същевременно предлага присъщата устойчивост на вибрации и устойчивост на деформация на гумените материали, осигурявайки дълготрайни, стабилни и надеждни връзки.

Ефективен монтаж, оптимизация на разходите

В сравнение със запояване или щифтови конектори, сглобяването с проводими еластомерни конектори е подобно на „свързване с едно щракване“ – изисква само прецизно поставяне и прилагане на подходящ натиск. Това значително опростява производствените процеси, подобрява автоматизацията и ефективността на производството и значително намалява разходите за сглобяване, което го прави идеалният избор за масово производство.

Ключови критерии за подбор: Параметрите определят успеха

За да се възползвате напълно от ефективността му, прецизният подбор е от решаващо значение:

Двамата материални шампиони:

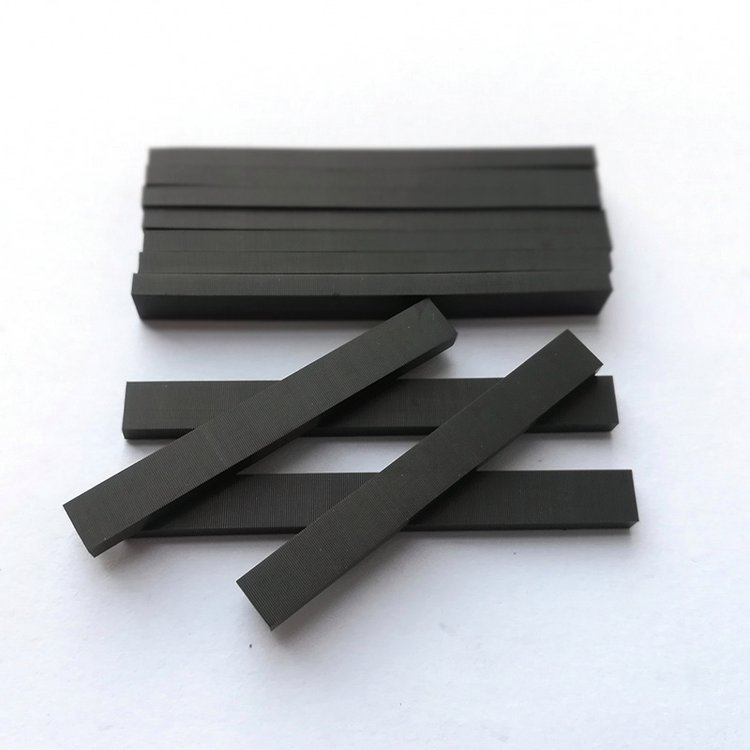

Твърд силикон: Икономичният избор. Умерена еластичност (твърдост 35°~45°). Изисква внимание към антистатичните мерки и предотвратяването на деформация по време на транспортиране.

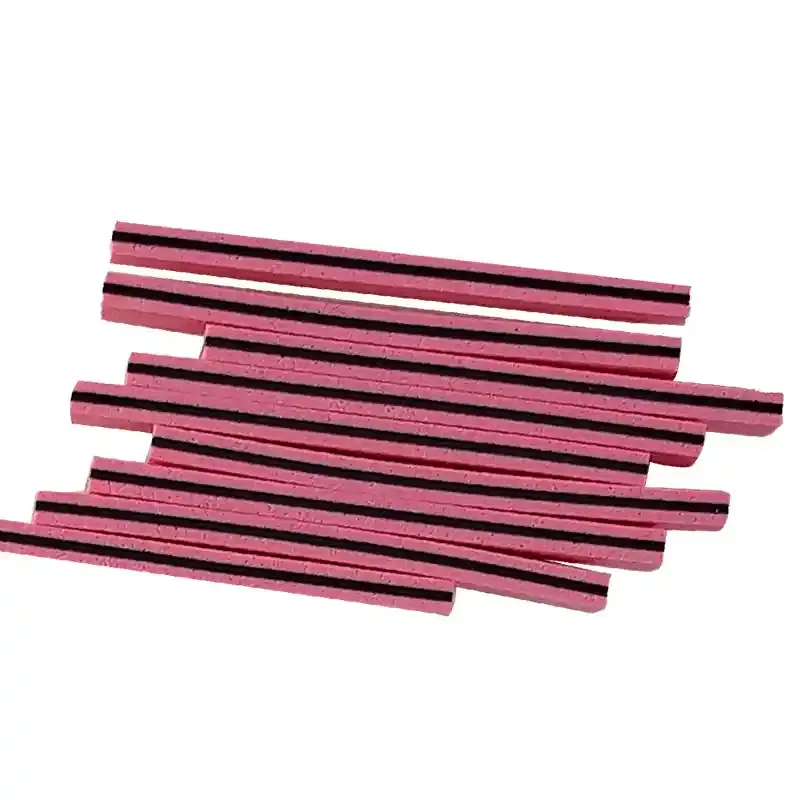

Разпенен силикон (порест каучук): мек и устойчив на замърсяване (твърдост 20°~30°). Отлична устойчивост на деформация. Изисква акцент върху защитата от влага. (Твърдостта на проводимия въглероден слой в сърцевината и за двата е 65°~75°).

Основни размери и електрически параметри:

Стъпка (0,05/0,1/0,18 mm): Златното правило! Уверете се, че всяка подложка на PCB е покрита с поне 3 проводящи слоя (4-5 слоя се препоръчват за стъпка от 0,05 mm). Това е основата за целостта на сигнала.

Ширина на проводимия слой (0,4~1,0 mm): Влияе на общата твърдост на конектора и дизайна на височината. Общо правило: Ширина на конектора ≤2,0 mm двойки с 0,6 mm проводим слой; ≥2,0 mm двойки с 0,8 mm.

Ъгъл на наклон (наклон на проводимия слой): Обикновено се контролира до ≤2°.

Височина (критично!): Формула за изчисление: Височина на съединителя = h × (1 + коефициент на компресия). h е теоретичната междина между долната страна на стъпалото на LCD и горната повърхност на печатната платка след сглобяването (h = Височина на повърхността на печатна платка - Дебелина на металната рамка - Височина на реброто - Дебелина на LCD ITO).

Съотношение на компресия (Lifeline!): Строго поддържайте 10%~15%! Под 10% рискува лош контакт и нестабилен импеданс; над 15% може да смачка конектора или да изкриви печатната платка, причинявайки неуспешно сглобяване или повреда.

Електрически характеристики: Съпротивлението на проводимия слой трябва да бъде изключително ниско (напр. тип YET ≤1,1 Ω·cm), а съпротивлението на изолационния слой изключително високо (≥10^12 Ω·cm), осигурявайки ефективна проводимост и перфектна изолация.

Широки приложения, повсеместно присъствие

От джобни калкулатори, интелигентни измервателни уреди и екрани на медицински монитори до автомобилни дисплеи, промишлени контролни интерфейси и комуникационни устройства, LCM проводящи еластомерни конектори, с компактния си размер, висока надеждност и лесен монтаж, служат като „невъзпятите герои“, осветяващи дисплеите в безброй електронни устройства.

Заключение

Малка Zebra Strip носи важни връзки. Дълбокото разбиране на свойствата на материала и прецизното контролиране на ключовите параметри (особено правилото за покритие на стъпката, диапазона на съотношението на компресия и изчисляването на височината) е от основно значение за осигуряване на стабилна производителност на дисплея и дългосрочна работа на електронните устройства. Изберете професионално и надеждно решение за проводим еластомерен конектор, за да влеете стабилност във вашите прецизни електронни връзки!
