Дизайн на RGB интерфейс: Вход към високоефективен дисплей в персонализирани LCD екрани

  В съвременната технология на дисплеите RGB интерфейсът стои като масово решение за управление на LCD екрани – особено дисплеи с висока производителност като TFT – благодарение на способността му да предава пълноцветни изображения с висока скорост. Като опитен производител на персонализирани LCD дисплеи, CNK Electronics (CNK) разбира колко критично RGB дизайнът на интерфейса влияе върху качеството на дисплея. Неговото ядро ​​се крие в прецизното съвпадение на полярността на сигнала за синхронизация и конфигурацията на параметрите за време, които формират техническия крайъгълен камък за стабилни, плавни визуализации и богати, автентични цветове.

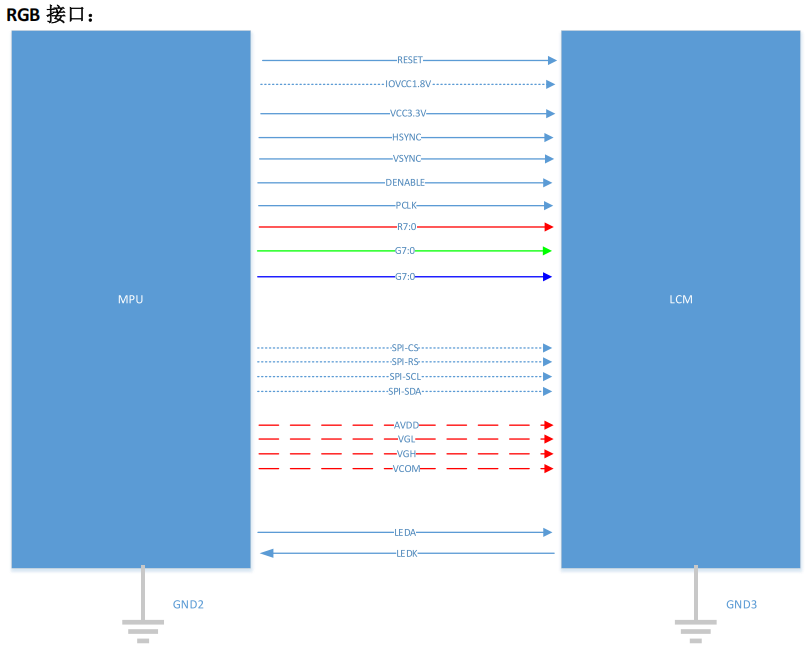

Двурежимна работа, гъвкава съвместимост Интерфейсът RGB предлага предимно два ефективни работни режима:

Режим DEN (Приоритет на активиране на данни): Тук сигналът ENABLE е ключов за контролиране на прозореца за валидност на данните. Фазата на тактовия сигнал PCLK (предаване на нарастващ ръб/фиксиране на падащ ръб) трябва стриктно да се синхронизира с LCD модула; в противен случай може да възникне повреда на екрана. Паралелното предаване на данни през червени (R7~R0), зелени (G7~G0) и сини (B7~B0) 8-битови линии предоставя съвместно 16,77 милиона цвята. HSYNC и VSYNC могат да бъдат опростени в този режим.

Режим SYNC (Приоритет на сигнала за синхронизация): Този режим разчита на прецизни сигнали HSYNC (хоризонтална синхронизация) и VSYNC (вертикална синхронизация), за да определи активната област на дисплея. Техните активни състояния (обикновено високоефективни) трябва да са в съответствие с платформата за задвижване; в противен случай може да се получи разминаване или дори празни екрани. PCLK фазовата синхронизация остава критична, като R/G/B предаването на данни е идентично с DEN режима.

Основни принципи на дизайна: Успехът се крие в детайлите. Две критични точки изискват бдителност при дизайна на RGB интерфейса:

1. Потвърждение на последователността на линията с данни: Когато интерфейсът на екрана използва общи етикети като DB0-DB24, от съществено значение е да потвърдите точното подреждане на RGB сигнала в шината с доставчика на LCD модула. Неправилното подреждане причинява сериозно изкривяване на цвета.

2. Ясни функционални граници: Чистият RGB интерфейс е високоскоростен „еднопосочен канал за данни на дисплея“, който не може да предава команди за инициализация или статус на четене. По този начин, в персонализирани LCD проекти, той често си сътрудничи с контролни интерфейси като SPI, които обработват инициализацията и управлението на екрана.

  Като професионален персонализиран производител на LCD дисплеи, ние осъзнаваме как фините вариации на времето и прецизното съвпадение на полярността на сигнала определят стабилността на LCD екраните. Партньорствайте с CNK за ​​цялостна техническа поддръжка – от анализ на спецификацията на интерфейса и насоки за проектиране до персонализирана LCD разработка – гарантирайки, че вашите решения за дисплей блестят с прецизност в света на високоскоростните, пълноцветни визуализации.
