Спецификации на дизайна на FPC кабелното оформление: Предотвратяване на счупване, периодичен контакт и осигуряване на стабилно предаване на HD дисплей

В ерата на интелигентните устройства, преследващи върховни визуални изживявания, качеството на дисплея с висока разделителна способност е от решаващо значение. Данните обаче показват, че значителна част от повреди на дисплея произтичат от проблеми с предаването на сигнала. Като „спасителен пояс“ за данни, рационалният дизайн на оформлението на FPC кабелите директно определя надеждността на продукта и потребителското изживяване. За да избегнете често срещани клопки, се придържайте към следните основни спецификации на дизайна и критични съображения:

Основни спецификации на дизайна: Ключови принципи за подобрена надеждност на кабела

Прецизно огъване за предотвратяване на счупване на кабела:

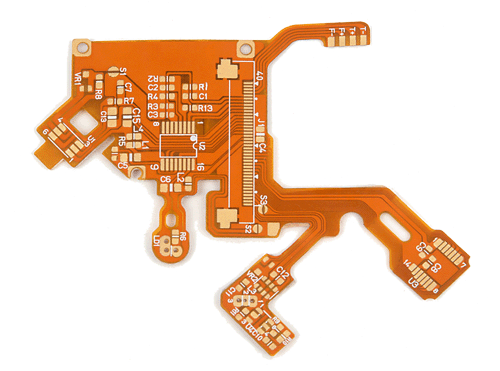

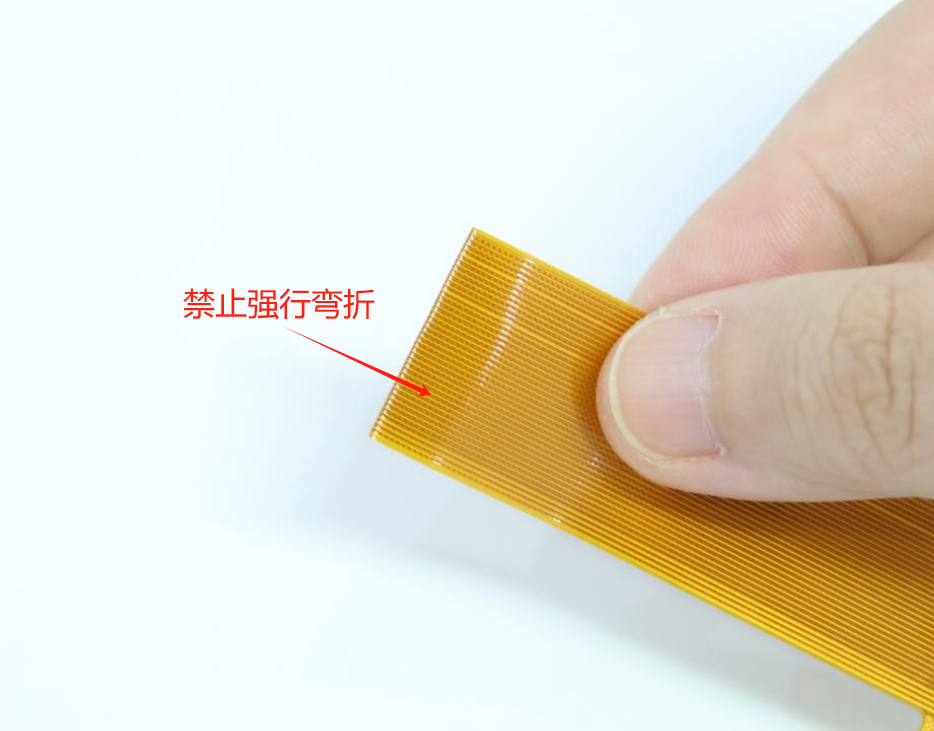

Минимален радиус на огъване: Трябва да бъде ≥5 mm по време на огъване на кабела. По-малките радиуси предизвикват прекомерно напрежение върху вътрешните проводници, което значително увеличава риска от счупване.

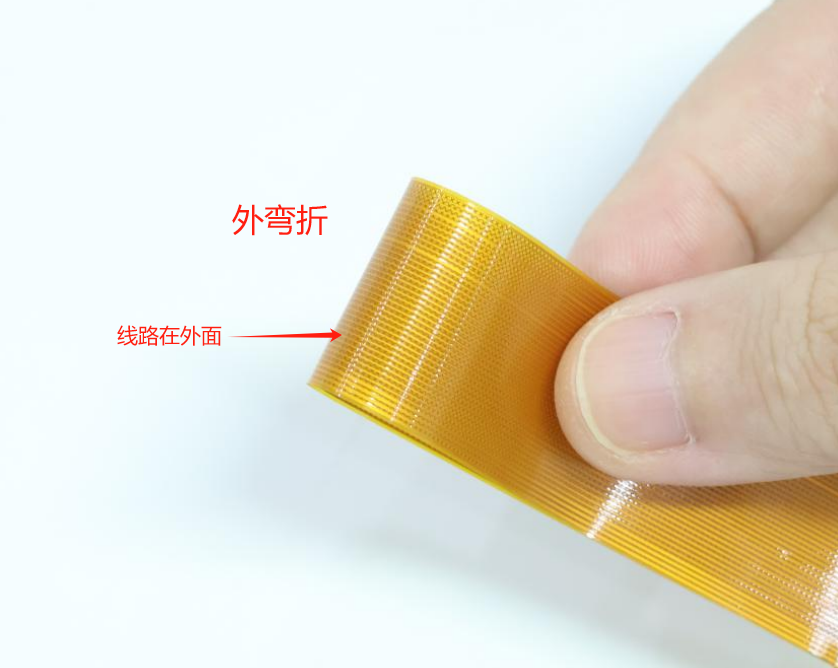

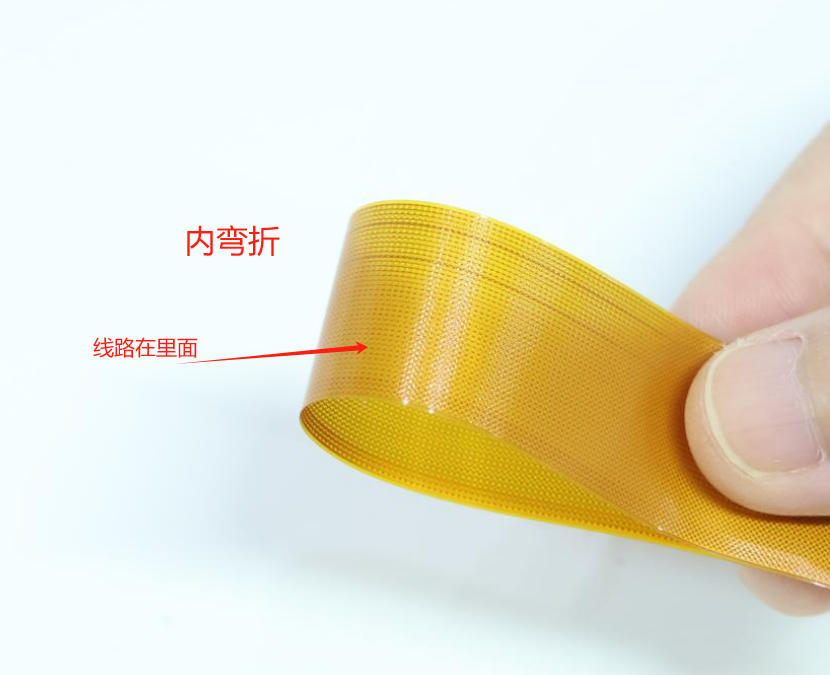

Предпочитана посока на огъване: Дайте приоритет на вътрешните завои пред външните. Външните завои подлагат проводниците на сили на опън, намалявайки живота на кабела.

Избягвайте многократно огъване: Ограничете стриктно множеството огъвания на едно и също място. Стремете се към единични, прецизни операции на огъване.

Бележка по дизайна: Микроскопичните повреди при огъване често са скритата причина за повреди на партиди.

Сигурно фиксиране за елиминиране на смущенията от вибрации:

Вибрацията при работа е основен противник на надеждността на кабела, което води до прекъсващ контакт на конектора и нестабилност на сигнала.

Ефективно решение: Използвайте чувствителна на натиск самозалепваща лента с висока надеждност, за да закрепите стабилно трасето на кабела в множество точки. Това е изключително рентабилна мярка за предотвратяване на повреди, свързани с вибрациите.

Оптимизирана дължина за цялост на високоскоростен сигнал:

С разпространението на 4K/8K дисплеи с висока разделителна способност, FPC обемите на предаване на данни нарастват, което прави дължината на кабела критична за качеството на сигнала.

Препоръчителен стандарт: Кабелите за предаване на данни на дисплея трябва да са ≤10 cm. Късите разстояния осигуряват високоскоростно предаване с ниски загуби.

Протокол с удължена дължина: Ако структурните ограничения налагат 20–30 cm кабели, стриктното валидиране на партидата е задължително, за да се провери целостта на сигнала, стабилността и съответствието на производствения добив.

Критични съображения:

 Избягване на повреда на дисплея и функционални ограничения

Правило за защита на TFT екрана: Абсолютно никакво механично напрежение не трябва да се прилага върху панела на дисплея! Външна сила или напрежение причиняват необратими дефекти "Mura" (помътняване).

Ограничения за завъртане на дисплея:

Резолюции ≤320x480:

Обикновено интегрирайте пълна RAM, като цяло поддържате 90° завъртане на изображението (позволява гъвкави оформления и оптимизиране на мощността).

Резолюции >320x480:

 Поради липса или ограничена вътрешна RAM завъртане на 90° обикновено не се поддържа. Специфичната поддръжка за модела трябва да бъде потвърдена от нашия FAE!

Функция за дублиране на изображения: Повечето дисплеи поддържат вертикално/хоризонтално дублиране на изображения чрез хардуерни (джъмпери) или софтуерни команди. Методите за внедряване и съвместимостта на модела трябва да бъдат потвърдени от нашия FAE!
