Технологии и оперативни стандарти за отстраняване на грешки в основния драйвер на дисплея

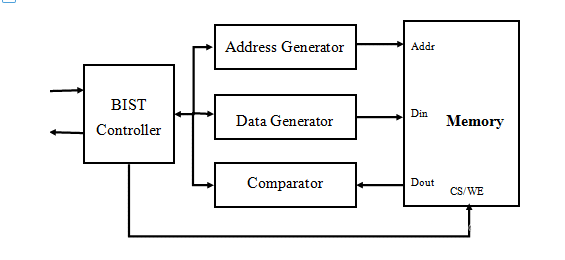

1. Разширено приложение на командата BIST

Принцип на работа: Вградената машина за самодиагностика на драйвера IC се активира при правилно зареждане на кода за инициализация, генерирайки диагностични модели (цветни ленти/шах).

Двойни диагностични функции:

▶ Фундаментална проверка: Липсата на изход показва критични грешки във времето за инициализация или конфигурацията на регистъра.

▶ Изолиране на неизправност: Нормален самотест с повреда на външен сигнал потвърждава проблеми с обработката на сигнала на дънната платка.

Разширени приложения: Многостепенни тестови режими (контролирани чрез регистър 0x36) за еднородност на сивата скала и оценка на реакцията на цвета.

2. Команден протокол за системно четене на ID

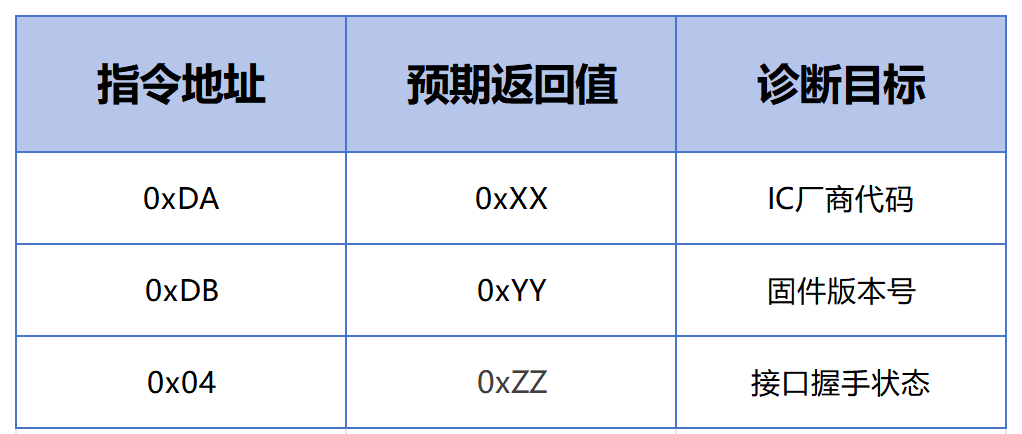

Командна матрица:

Отстраняване на неизправности на комуникационния слой: Три последователни грешки при четене изискват проверка на:

▶ Съвпадение на напрежението на интерфейса (±5% толеранс)

▶ Слушане на сигнала (отваряне на очна диаграма >0,7 UI)

▶ Време за включване (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ Импеданс на земята (<50 mΩ) Шестизмерен протокол за безопасност при отстраняване на грешки (Подобрени златни правила) Термична защита: Първоначално включване с ограничено подаване на ток (≤200 mA), наблюдавано от IR термично изображение. ΔT＞15℃ задейства прекъсване на веригата.

Двойна проверка на кода: Официалният код за инициализация изисква валидиране SHA-256 с интегриране на таймер за наблюдение.

Протокол за модифициране на защитен код: Модификациите на регистъра трябва да преминат:

▶ Тест за ESD защита (HBM≥8KV)

▶ 72-часово ускорено стареене

▶ Тест за устойчивост на изгаряне (статично изображение 96 часа)

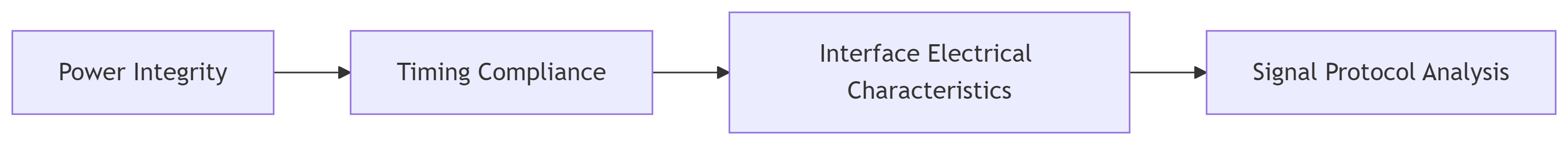

Диагностичен поток на първи хардуер:

Толерантност към грешки във времето: Критични параметри на времето с ±20% марж; RESET падащ фронт, синхронизиран с VDDS нарастващ фронт (<1μs отклонение).

Алгоритми за динамична поддръжка:

▶ Изместване на пикселите (изместване на 1 пиксел на 2 часа)

▶ Периодично опресняване на негативно изображение (на всеки 30 минути)

▶ Адаптивна оптимизация на контраста (в зависимост от съдържанието) Система за техническо осигуряване от индустриален клас Пълно управление на жизнения цикъл: Внедрява проактивна поддръжка, управлявана от FMEA, от проектирането до масовото производство:

Медицински устройства: Съвместими със стандартите за ток на утечка IEC 60601-1

Автомобилни системи: Сертифицирани за термични цикли от -40 ℃ ~ 105 ℃

Индустриален HMI: Поддържа издръжливост на 2 милиона докосвания

Показатели за интелигентно производство:

▶ Точност на поставяне на микронно ниво (±15μm)

▶ Вградена AOI инспекция (степен на улавяне на дефекти ≥99,2%)

▶ Система за проследяване на данни (200+ процесни параметъра на панел)

Критично предупреждение: Отстраняването на грешки в драйвера на дисплея представлява прецизна хардуерно-софтуерна симфония. Неупълномощените операции могат да причинят необратими щети (повреда на IC/карбонизация на електрода). Внедрете протокол за подписване на хардуера, изискващ двойно одобрение от старши инженери по електроника и архитекти на дисплеи.
