Вашият LCD екран показва ли странни цветове? Ръководство за диагностика в 3 стъпки!

Когато дисплеите на промишленото оборудване внезапно станат синкави, червеникави или показват изкривени цветове, това не е просто неудобство при работа – това може да сигнализира за проблеми с хардуера или предаването на сигнала.

  В критични области като мониторинг на мощността, медицински устройства или автомобилни системи, точността на дисплея е жизненоважна за безопасността и ефективността. Не се паникьосвайте, когато цветовете станат измамници; системното отстраняване на проблеми е от ключово значение!

Стъпка 1: Опростете с Grayscale – изолирайте проблема!

  Започнете, като премахнете сложността на цвета. Показване на чисто черно-бяло съдържание. Ако забележите необичайни петна, ивици, неравномерно фоново осветление или локализирано затъмняване/изсветляване, проблемът вероятно сочи към физическа повреда (напр. следи от натиск, мъртви пиксели), повреда на фоновото осветление или нестабилно захранващо напрежение. Тази стъпка бързо идентифицира дали е „хардуерно нараняване“ или по-дълбок „цветен симптом“.

Стъпка 2: Проверка на основния цвят – откриване на дефектни канали!

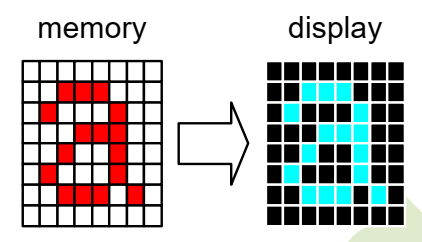

  Ако сивата скала изглежда нормална, фокусът се измества към обработката на сигнала. Провеждайте индивидуални червени, зелени и сини тестове. Показване на цял екран чисто червено, зелено и синьо последователно. Наблюдавайте внимателно: Липсва ли някакъв цвят? Ненормално затъмнен? Или показване на неочаквани нюанси? Например розови/жълти петна по време на червен тест показват проблеми като повредени субпикселни вериги, разхлабени FPC гъвкави кабели или дефектни изходи на цветни канали в IC на драйвера. Това "цветно сортиране" точно локализира първопричината.

Стъпка 3: Декодирайте поръчката – съпоставете RGB/BGR настройките!

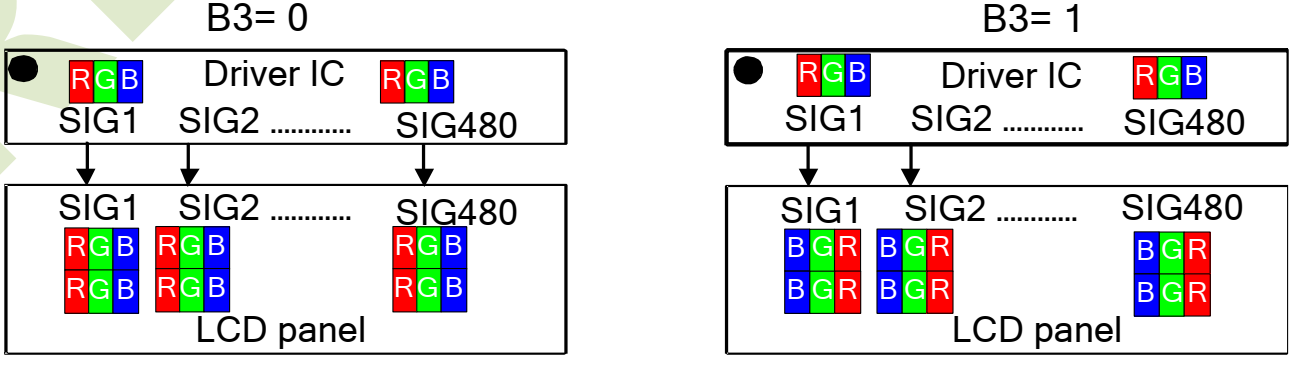

  Ако проблемите продължават, виновникът може да се крие в комуникационните протоколи хардуер-софтуер - по-конкретно в реда на цветните данни! LCD екраните могат да използват RGB или BGR субпикселни подредби. Ако вашата дънна платка (MCU/SoC) извежда данни в RGB ред, докато LCD екранът по подразбиране е BGR (или обратното), цветовете ще се обърнат изцяло (напр. червеното става синьо)! Винаги проверявайте спецификациите на екрана с настройките на драйвера на платформата, като се уверите, че цветовият формат или редът на пикселите съвпадат перфектно. Тази стъпка преодолява „пропастта в езика на цвета“, възстановявайки точни визуални изображения.

  Срещате постоянни проблеми? Като водещ китайски производител на LCD дисплеи, CNK Electronics предлага персонализирани решения. Персонализирайте LCD модулите с прецизни RGB конфигурации за безпроблемна интеграция. Свържете се с нас за дисплеи, проектирани да доставят яснота, надеждност и производителност.
