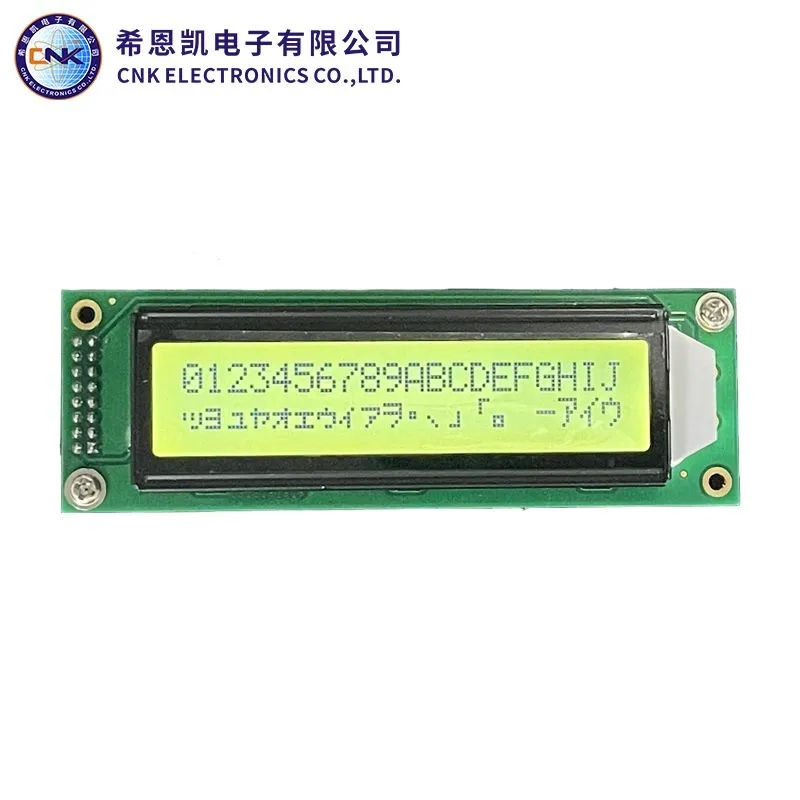

LCD дисплеят 1602 обикновено включва подсветка за по-добра видимост при условия на слаба светлина и има контролен чип, вграден в него, като Hitachi HD44780 или съвместим чип. Този контролер опростява задачата за свързване на дисплея с външни микроконтролери или други устройства, тъй като управлява много от функциите на ниско ниво, необходими за управление на дисплея.
За да използвате LCD дисплей 1602, обикновено трябва да го свържете към микроконтролер или друго електронно устройство, като използвате набор от паралелни линии за данни (обикновено 4 или 8 линии за данни, в зависимост от режима на работа), заедно с контролни линии за функции като като избор на данни/команда, управление на четене/запис и активиране на дисплея. След това изпращате команди и данни към дисплея, за да контролирате какво се показва на екрана, като например показване на текст, превъртане на съобщения или показване на потребителски знаци.
Програмирането на дисплея обикновено включва изпращане на специфични команди и последователности от данни през интерфейса за инициализиране на дисплея, настройване на желани функции (като мигане на курсора или превъртане) и изпращане на текста или друга информация, която искате да покажете.
Като цяло, LCD дисплеят с 1602 символа е многофункционален и широко използван компонент в проекти за електроника, предлагащ прост и ефективен начин за предоставяне на визуална обратна връзка или извеждане на информация в широк спектър от приложения.
ВЕЩ |
СЪДЪРЖАНИЕ |
Размер на модула |
58(Ш)x32(В)×13,5(Т)mm |
Изглед на дисплея |
38(Ш)×16(В)мм |
Тип LCD |
STN/Y-G/ПОЗИТИВЕН/ТРАНСФИКТИВЕН |
Зрителен ъгъл |
6 часа |
Драйвер IC |
ST7066/ST7065 ИЛИ EQU |
Тип драйвер за подсветка |
Мощност/3.3+/-0.2V/Y-G |
DC към DC верига |
Вграден |
Тегло |
TBD |
